Su una piattaforma petrolifera offshore nel Mare del Nord, una tubazione del gas ad alta pressione funziona a 350 bar e 120°C. Le flange che collegano le sezioni del tubo sono sigillate conGuarnizioni per giunti ad anellorealizzato in acciaio inossidabile SS316L. Queste guarnizioni devono resistere non solo alla pressione e alla temperatura estreme del fluido di processo, ma anche all'assalto incessante della nebbia salina, dell'umidità e al movimento costante del mare. Un guasto alla guarnizione in questo caso non è un inconveniente da poco; è un evento catastrofico che può portare a incendi, esplosioni, disastri ambientali e perdite di vite umane. La scelta del materiale della guarnizione è quindi una delle decisioni più critiche nell'ingegneria offshore. L'SS316L è emerso come il materiale preferito per le guarnizioni per giunti anulari in questi ambienti perché offre una combinazione unica di resistenza alla corrosione, resistenza meccanica e stabilità termica che nessun altro materiale può eguagliare a un costo paragonabile.
Le guarnizioni per giunti anulari sono guarnizioni metalliche utilizzate in applicazioni ad alta pressione e alta temperatura. Sono progettati per adattarsi a una scanalatura appositamente lavorata sulla faccia della flangia, creando una tenuta metallo-metallo quando le flange vengono imbullonate insieme. L'azione di tenuta si basa sulla deformazione del materiale della guarnizione nella scanalatura, che crea un giunto stretto e a prova di perdite. Il materiale della guarnizione determina la sua capacità di resistere alle sollecitazioni corrosive e meccaniche dell'applicazione. L'SS316L, una versione a basso tenore di carbonio dell'acciaio inossidabile 316 standard, è particolarmente adatto per ambienti marini e offshore grazie alla sua eccellente resistenza alla vaiolatura da cloruro e alla corrosione interstiziale. ANingbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica produce guarnizioni per giunti anulari in SS316L e altre leghe ad alte prestazioni da oltre 15 anni e abbiamo perfezionato la selezione dei materiali e i processi di produzione per soddisfare i requisiti più esigenti del settore offshore.
L’ambiente marino è uno degli ambienti naturali più corrosivi sulla terra. L'acqua di mare contiene circa il 3,5% di sali disciolti, principalmente cloruro di sodio, insieme a quantità minori di sali di magnesio, calcio e potassio. Questi sali rendono l'acqua di mare un ottimo elettrolita, che accelera i processi di corrosione elettrochimica. Per i componenti metallici, la combinazione di ioni cloruro, ossigeno disciolto e umidità crea un attacco implacabile che può causare il degrado nel tempo anche dei materiali di alta qualità. Nelle applicazioni offshore, le sfide sono ancora maggiori. L'atmosfera è satura di nebbia salina, le temperature oscillano tra il caldo tropicale e il freddo artico e gli stress meccanici sono intensi. La tabella seguente riassume le principali sfide legate alla corrosione negli ambienti marini e offshore.
| Sfida della corrosione | Descrizione | Impatto sulle guarnizioni |
| Vaiolatura del cloruro | Attacco localizzato da parte degli ioni cloruro | Fori di spillo e degrado superficiale |
| Corrosione interstiziale | Attacco in aree stagnanti | Degrado delle superfici di tenuta |
| Corrosione galvanica | Metalli diversi a contatto | Corrosione accelerata del metallo meno nobile |
| Cracking per corrosione da stress | Corrosione sotto sforzo di trazione | Rottura e cedimento improvvisi |
| Corrosione da erosione | Flusso del fluido ad alta velocità | Rimozione meccanica dell'ossido protettivo |
Le conseguenze della corrosione nelle guarnizioni per giunti anulari sono gravi. Una guarnizione corrosa può perdere la sua forza di tenuta, causando perdite. Una guarnizione rotta può guastarsi in modo catastrofico. In una piattaforma petrolifera o di gas offshore, una perdita da una guarnizione può rilasciare idrocarburi infiammabili, creando il rischio di incendio o esplosione. In una conduttura marina, una perdita può causare contaminazione ambientale. In un impianto di desalinizzazione, una perdita può compromettere la qualità dell’acqua. La scelta di un materiale resistente alla corrosione come l'SS316L non è quindi solo una preferenza di qualità; è un imperativo di sicurezza. Il nostro stabilimento di Kaxite ha una vasta esperienza nella fornitura di guarnizioni per giunti anulari per applicazioni marine e offshore e comprendiamo l'importanza fondamentale della selezione dei materiali in questi ambienti.
Quando si seleziona un materiale per le guarnizioni per giunti anulari in ambienti marini e offshore, gli ingegneri devono scegliere tra una gamma di opzioni, tra cui acciaio al carbonio, acciaio inossidabile, acciaio inossidabile duplex e leghe esotiche come Inconel e Monel. Ogni materiale ha la propria combinazione di resistenza alla corrosione, resistenza meccanica e costo. L'SS316L è spesso la scelta preferita perché offre il miglior equilibrio tra prestazioni e costi per molte applicazioni marine. Per capire perché, è utile confrontare l’SS316L con altri materiali comuni. La tabella seguente fornisce un confronto delle proprietà chiave di questi materiali.
| Materiale | Resistenza alla corrosione nell'acqua di mare | Resistenza meccanica | Costo | Applicazione tipica |
| Acciaio al carbonio | Scarso (richiede rivestimento) | Alto | Basso | Applicazioni non critiche e asciutte |
| SS304 | Moderato (vaiolatura in cloruri) | Alto | Basso | Uso generale, ambienti miti |
| SS316L | Eccellente (resiste alla vaiolatura da cloruro) | Alto | Medio | Lavorazioni marine, offshore e chimiche |
| Duplex SS | Eccellente | Molto alto | Alto | Marina ad alta pressione e ad alta temperatura |
| Inconel 625 | Eccellente | Molto alto | Molto alto | Ambienti estremi, gas acido |
| Monel 400 | Eccellente | Alto | Alto | Tubazioni acqua di mare, scambiatori di calore |
Il vantaggio principale dell'SS316L rispetto all'SS304 è il suo contenuto di molibdeno. L'SS316L contiene il 2-3% di molibdeno, che ne migliora significativamente la resistenza alla vaiolatura e alla corrosione interstiziale in ambienti contenenti cloruro. L'SS304, che non contiene molibdeno, è suscettibile alla vaiolatura nell'acqua di mare, soprattutto nelle aree stagnanti dove i cloruri possono concentrarsi. L'acciaio inossidabile duplex offre una robustezza e una resistenza alla corrosione ancora più elevate, ma è più costoso e più difficile da lavorare. Inconel e Monel offrono i livelli più elevati di resistenza alla corrosione, ma il loro costo può essere proibitivo per molte applicazioni. SS316L offre la migliore combinazione di resistenza alla corrosione, resistenza meccanica e costo per la maggior parte delle applicazioni di guarnizioni per giunti anulari marini e offshore.
La "L" in SS316L sta per "a basso tenore di carbonio". Lo standard SS316 ha un contenuto massimo di carbonio dello 0,08%, mentre SS316L ha un contenuto massimo di carbonio dello 0,03%. Questa differenza può sembrare piccola, ma ha un impatto significativo sulle prestazioni del materiale nelle applicazioni di saldatura e ad alta temperatura. Quando gli acciai inossidabili austenitici come SS316 vengono riscaldati a temperature comprese tra 425°C e 815°C, si formano precipitati di carburo di cromo ai bordi dei grani. Questo processo è noto come sensibilizzazione. La formazione di carburi di cromo impoverisce le aree circostanti di cromo, riducendone la resistenza alla corrosione. In un ambiente marino, le aree sensibilizzate sono altamente suscettibili alla corrosione intergranulare. Riducendo il contenuto di carbonio, l'SS316L minimizza la formazione di carburi di cromo, rendendolo resistente alla sensibilizzazione e alla corrosione intergranulare.
Il basso contenuto di carbonio dell'SS316L ne migliora anche la saldabilità. Quando l'SS316 viene saldato, la zona interessata dal calore può sensibilizzarsi se il contenuto di carbonio è troppo elevato. L'SS316L può essere saldato senza trattamento termico post-saldatura nella maggior parte delle applicazioni, poiché il basso contenuto di carbonio previene la sensibilizzazione. Ciò è particolarmente importante per le guarnizioni per giunti ad anello, che possono essere fabbricate mediante saldatura o lavorazione meccanica. La tabella seguente riassume le principali proprietà chimiche e meccaniche dell'SS316L.
| Proprietà | Specifica |
| Carbonio (C) max | 0,03% |
| Cromo (Cr) | 16 - 18% |
| Nichel (Ni) | 10 - 14% |
| Molibdeno (Mo) | 2 - 3% |
| Manganese (Mn) max | 2,0% |
| Silicio (Si) max | 0,75% |
| Fosforo (P) max | 0,045% |
| Zolfo (S) max | 0,030% |
| Resistenza alla trazione | 485 - 690MPa |
| Limite di snervamento (compensazione dello 0,2%) | 170 - 310MPa |
| Allungamento | 40% minimo |
| Durezza (Rockwell B) | 95 massimo |
Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica utilizza solo materiale SS316L certificato proveniente da fornitori affidabili. Verifichiamo la composizione chimica e le proprietà meccaniche di ogni lotto di materiale che riceviamo. Eseguiamo inoltre test di corrosione intergranulare sulle nostre guarnizioni finite per garantire che soddisfino i requisiti della norma ASTM A262 Pratica E. Questo rigoroso controllo di qualità garantisce che le nostre guarnizioni per giunti anulari forniscano prestazioni affidabili negli ambienti marini e offshore più esigenti.
Le prestazioni di una guarnizione Ring Joint dipendono non solo dal materiale ma anche dalla sua geometria. La guarnizione è progettata per adattarsi a una scanalatura sulla faccia della flangia. Quando le flange vengono imbullonate insieme, la guarnizione viene compressa e il suo materiale si deforma per riempire la scanalatura e creare una tenuta. La forma della guarnizione e della scanalatura determina il meccanismo di tenuta. Esistono diversi profili standard di guarnizioni Ring Joint, ciascuno con le proprie caratteristiche. I più comuni sono i tipi R, RX e BX. Il tipo R è un anello ovale o ottagonale utilizzato nelle applicazioni standard. Il tipo RX è un anello ovale modificato utilizzato in applicazioni a pressione più elevata. Il tipo BX è un anello esagonale utilizzato in applicazioni ad alta pressione e alta temperatura. La tabella seguente riassume le principali caratteristiche di questi profili.
| Profilo | Forma | Valutazione della pressione | Applicazione tipica |
| R | Ovale o ottagonale | Fino a 10.000 PSI | Uso generale, teste pozzo |
| RX | Ovale modificato | Fino a 15.000 PSI | Pressione più alta, servizio aspro |

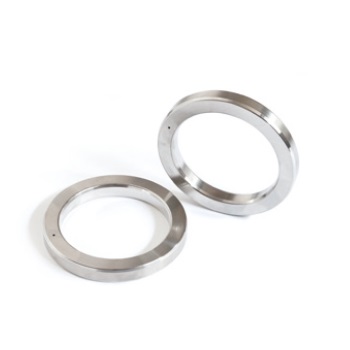

| BX | Esagonale | Fino a 20.000 PSI | Alta pressione, alta temperatura |
La scelta del profilo dipende dalla pressione, dalla temperatura e dalla natura del fluido da sigillare. Il tipo R è il più comune ed è adatto ad un'ampia gamma di applicazioni. Il tipo RX viene utilizzato in applicazioni a pressione più elevata e presenta una geometria leggermente diversa che migliora le prestazioni di tenuta. Il tipo BX viene utilizzato nelle applicazioni più impegnative ed è progettato per fornire una tenuta affidabile a pressioni fino a 20.000 psi. Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica produce guarnizioni per giunti anulari in tutti questi profili, in una gamma di dimensioni per adattarsi alle specifiche delle flange standard.
La seguente tabella fornisce le specifiche prestazionali chiave delle nostre guarnizioni per giunti ad anello SS316L. Queste specifiche si basano su test standard e vengono fornite come riferimento per ingegneri e specialisti dell'approvvigionamento.
| Parametro | Specifica | Norma di prova |
| Materialee | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Durezza | ≤ 160 HBW | ASTM E10 |
| Resistenza alla trazione | ≥ 485MPa | ASTM E8 |
| Forza di snervamento | ≥ 170MPa | ASTM E8 |
| Allungamento | ≥ 40% | ASTM E8 |
| Corrosione intergranulare | Passaggio | ASTM A262 Pratica E |
| Temperatura operativa massima | 800°C (continua) | — |
| Pressione operativa massima | 20.000 psi (a seconda del profilo) | — |
| Finitura superficiale | Ra 1,6 µm massimo | — |
| Dimensioni standard | Profili R, RX, BX secondo API 6A | API6A |
Nella nostra fabbrica produciamo guarnizioni per giunti anulari per soddisfare queste specifiche e altro ancora. Possiamo anche produrre guarnizioni personalizzate per applicazioni speciali. Il nostro processo di controllo qualità comprende l'ispezione dimensionale, la certificazione dei materiali e i test delle prestazioni. Forniamo un certificato di conformità con ogni ordine, documentando la composizione del materiale, le proprietà meccaniche e i risultati dei test. Questo livello di documentazione è essenziale per le applicazioni offshore, dove la tracciabilità e la garanzia della qualità sono fondamentali.
Domanda 1: Qual è la differenza tra le guarnizioni per giunti ad anello SS316 e SS316L?
Risposta: La differenza principale è il contenuto di carbonio. L'SS316 ha un contenuto massimo di carbonio dello 0,08%, mentre l'SS316L ha un contenuto massimo di carbonio dello 0,03%. Il minor contenuto di carbonio dell'SS316L lo rende resistente alla sensibilizzazione e alla corrosione intergranulare, che è importante nelle applicazioni saldate e ad alta temperatura. Per gli ambienti marini e offshore, l'SS316L è generalmente preferito per la sua superiore resistenza alla corrosione.
Domanda 2: Le guarnizioni per giunti anulari SS316L possono essere utilizzate nel servizio di gas acido?
Risposta: L'SS316L non è consigliato per il servizio con gas acido (ambienti contenenti H2S) perché è suscettibile alla rottura da stress da solfuro. Per le applicazioni con gas acido, in genere è necessario un materiale più duro come Inconel 625 o un acciaio inossidabile duplex. La scelta del materiale della guarnizione dovrebbe basarsi sulla composizione e sulle condizioni specifiche del fluido di processo. Il nostro team tecnico può consigliarvi il materiale migliore per la vostra applicazione.
Domanda 3: Qual è la temperatura massima che le guarnizioni per giunti anulari SS316L possono sopportare?
Risposta: Le guarnizioni per giunti ad anello SS316L possono resistere a temperature di funzionamento continuo fino a 800°C. Tuttavia, a temperature superiori a 425°C, il materiale può essere suscettibile alla sensibilizzazione se non è adeguatamente stabilizzato. Per le applicazioni ad alta temperatura, è importante verificare che il materiale sia stato adeguatamente trattato termicamente e testato per la resistenza alla corrosione intergranulare. La nostra fabbrica fornisce la certificazione dei test di corrosione intergranulare per tutte le guarnizioni per alte temperature.
Domanda 4: Come seleziono il profilo corretto della guarnizione Ring Joint per la mia applicazione?
Risposta: La scelta del profilo dipende dalla pressione, dalla temperatura e dalla natura del fluido. Il tipo R è adatto per applicazioni generiche fino a 10.000 psi. Il tipo RX viene utilizzato per pressioni più elevate fino a 15.000 psi. Il tipo BX viene utilizzato per le applicazioni più impegnative fino a 20.000 psi. Le specifiche della flangia determineranno anche il profilo richiesto. Il nostro team tecnico può assistervi nella selezione del profilo corretto per la vostra applicazione specifica.
Domanda 5: Quale documentazione viene fornita con le guarnizioni per giunti ad anello SS316L?
Risposta: Forniamo un certificato di conformità con ogni ordine, documentando la composizione del materiale, le proprietà meccaniche e i risultati dei test. Ciò include l'analisi chimica, i risultati dei test di trazione, i risultati dei test di durezza e i risultati dei test di corrosione intergranulare. Forniamo inoltre rapporti di controllo dimensionale e certificato di tracciabilità dei materiali. Questa documentazione è essenziale per la garanzia della qualità e la conformità normativa nelle applicazioni marine e offshore.
Le guarnizioni per giunti anulari SS316L sono la scelta ideale per applicazioni marine e offshore perché offrono una combinazione unica di resistenza alla corrosione, resistenza meccanica e stabilità termica. Il contenuto di molibdeno dell'SS316L fornisce un'eccellente resistenza alla vaiolatura da cloruro e alla corrosione interstiziale, mentre il basso contenuto di carbonio previene la sensibilizzazione e la corrosione intergranulare. Il materiale può essere lavorato in una varietà di profili per soddisfare i requisiti di pressione e temperatura dell'applicazione. E può essere certificato per soddisfare gli standard di qualità più rigorosi. Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica ha l'esperienza e le attrezzature per produrre guarnizioni per giunti anulari SS316L che soddisfano i requisiti più esigenti del settore offshore.
Sia che stiate progettando una nuova piattaforma offshore o mantenendone una esistente, vi invitiamo a contattare il nostro team tecnico per discutere le vostre esigenze in materia di guarnizioni. Siamo in grado di fornire specifiche dettagliate del prodotto, certificazioni dei materiali e supporto applicativo. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per soluzioni di tenuta in tutto il mondo.
Contatta Ningbo Kaxite Sealing Materials Co., Ltd. oggi stessoper discutere i requisiti delle guarnizioni per giunti anulari e scoprire come le nostre guarnizioni SS316L possono affrontare le sfide delle vostre applicazioni marine e offshore.
