Nell’industria petrolchimica, una perdita da una singola flangia su un idrocracker ad alta pressione può innescare un arresto di emergenza che costa fino a 500.000 dollari al giorno in perdita di produzione. In una centrale elettrica, una perdita di vapore in corrispondenza della flangia di ingresso di una turbina può provocare un'interruzione forzata che dura giorni. Non si tratta di eventi rari. Sono la conseguenza diretta dei guasti alle tenute e rappresentano una delle fonti più significative di manutenzione non pianificata e perdita di produzione nell’industria pesante. Il componente al centro di questa sfida è la guarnizione. E tra le guarnizioni, un progetto si è dimostrato eccezionalmente efficace nel prevenire questi costosi guasti: la Ring Joint Gasket.
La guarnizione Ring Joint è un elemento di tenuta metallico utilizzato in applicazioni ad alta pressione e alta temperatura dove l'affidabilità non è negoziabile. A differenza delle guarnizioni morbide, che si basano sulla comprimibilità per creare una tenuta, la guarnizione Ring Joint crea una tenuta attraverso un preciso contatto metallo-metallo tra la guarnizione e la scanalatura nelle facce della flangia. Questo design fornisce una tenuta resistente allo scoppio, altamente resiliente ai cicli termici e in grado di resistere a pressioni che distruggerebbero altri tipi di guarnizioni. Il risultato è una drastica riduzione della manutenzione non pianificata e delle perdite di produzione. Questo articolo spiegherà come la Ring Joint Gasket raggiunge questo obiettivo, esaminandone il design, i materiali, l'installazione e le prestazioni negli ambienti industriali più esigenti. Alla Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica produceGuarnizioni per giunti ad anelloda oltre due decenni, e abbiamo visto in prima persona come la giusta guarnizione possa trasformare l’affidabilità di un impianto.
Una guarnizione per giunto anulare è un anello di tenuta in metallo solido lavorato secondo dimensioni precise e progettato per adattarsi a una scanalatura corrispondente ricavata sulle facce della flangia. La guarnizione ha generalmente una sezione trasversale ovale o ottagonale ed è disponibile in una gamma di dimensioni standard definite da API 6A e ASME B16.20. Quando i bulloni della flangia vengono serrati, la guarnizione viene compressa tra le due facce della scanalatura. Il metallo si deforma leggermente, creando una tenuta ermetica a contatto con la linea. Questa è fondamentalmente diversa da una guarnizione morbida, che si affida alla comprimibilità del materiale per riempire le imperfezioni della superficie della flangia. La guarnizione Ring Joint si basa sulla geometria precisa della scanalatura e della guarnizione per creare una tenuta robusta e affidabile.
Il vantaggio principale della guarnizione Ring Joint è la sua resistenza allo scoppio. In una guarnizione morbida, l'elemento di tenuta è confinato tra le facce della flangia, ma non è bloccato meccanicamente in posizione. Se la pressione interna supera la forza di compressione dei bulloni, la guarnizione può fuoriuscire dal giunto, un fenomeno noto come scoppio. Si tratta di un guasto catastrofico che rilascia il fluido di processo e può causare lesioni o morte. La guarnizione del giunto anulare non può fuoriuscire perché è meccanicamente intrappolata nella scanalatura. La scanalatura funge da vaso di contenimento e al suo interno viene compressa la guarnizione. Anche se si perde il carico del bullone, la guarnizione rimane in posizione, mantenendo la tenuta. Questa è una caratteristica di sicurezza fondamentale nelle applicazioni ad alta pressione.
La tabella seguente confronta le caratteristiche di progettazione e le caratteristiche prestazionali delle guarnizioni per giunti anulari e delle guarnizioni morbide.
| Caratteristica | Guarnizione del giunto ad anello | Guarnizione morbida (foglio) |
| Meccanismo di tenuta | Contatto di linea metallo-metallo | Compressione di materiale morbido |
| Resistenza allo scoppio | Eccellente (intrappolato meccanicamente) | Scarso (può essere estruso) |
| Valutazione della pressione | Fino a 10.000 psi (690 bar) | Fino a 1.000 psi (69 bar) |
| Valutazione della temperatura | Fino a 1.000°C (a seconda del materiale) | Fino a 500°C (a seconda del materiale) |
| Riutilizzabilità | Non raccomandato | Non raccomandato |
| Applicazioni tipiche | Pozzi, oleodotti, raffinerie, centrali elettriche | Tubazioni industriali generali, sistemi a bassa pressione |

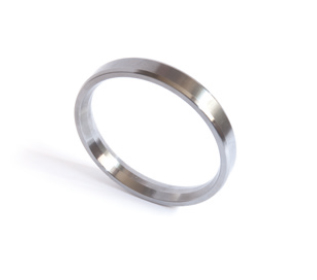

Il design della guarnizione Ring Joint è standardizzato per garantire l'intercambiabilità. Gli stili più comuni sono il tipo R (ovale o ottagonale), il tipo RX (per pressioni più elevate) e il tipo BX (per pressioni estremamente elevate). Ogni stile ha una geometria della scanalatura e un rating di pressione specifici. ANingbo Kaxite Sealing Materials Co., Ltd., produciamo tutti e tre gli stili in una gamma di materiali per soddisfare i requisiti di diverse applicazioni.
La tenuta metallo-metallo di una guarnizione Ring Joint è la chiave della sua capacità di prevenire scoppi e perdite. Quando i bulloni della flangia vengono serrati, la guarnizione viene compressa contro le superfici della scanalatura. Il contatto iniziale è un contatto lineare: la superficie curva della guarnizione incontra la superficie piana della scanalatura. All’aumentare del carico del bullone, il metallo sulla linea di contatto si deforma plasticamente, creando un’area di contatto più ampia. Questa deformazione è limitata a una regione molto piccola e crea un sigillo che è allo stesso tempo stretto e resiliente. La tenuta è ermetica perché il contatto metallo-metallo elimina gli spazi microscopici che consentirebbero la fuoriuscita del fluido. È resiliente perché la deformazione elastica della guarnizione e della flangia permette al giunto di assecondare piccoli movimenti senza perdere il contatto.
La geometria della scanalatura è fondamentale per le prestazioni della tenuta. La scanalatura è lavorata con un angolo (tipicamente 23° per le guarnizioni di tipo R) e una profondità precisi. Quando la guarnizione viene compressa, l'azione di incuneamento della scanalatura forza il materiale della guarnizione a stretto contatto con le facce della scanalatura. Ciò crea una tenuta che diventa più stretta all'aumentare della pressione. Questo è noto come sigillo energizzato a pressione. Maggiore è la pressione interna, più la guarnizione viene forzata contro le superfici della scanalatura e più stretta diventa la tenuta. Questo è l'opposto di una guarnizione morbida, che può essere espulsa dal giunto dall'alta pressione. La tabella seguente mostra la relazione tra pressione interna e forza di tenuta per una guarnizione Ring Joint.
| Pressione interna (bar) | Forza di tenuta (N/mm) | Stress da contatto (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
La tenuta energizzata dalla pressione è ciò che rende la guarnizione del giunto anulare così efficace nel prevenire lo scoppio. Anche se il carico del bullone viene ridotto a causa dell'espansione o del rilassamento termico, la pressione interna continua ad energizzare la tenuta. Questa è una caratteristica di sicurezza fondamentale nelle applicazioni ad alta pressione. Nella nostra fabbrica, testiamo ogni lotto di guarnizioni per giunti anulari per verificarne le prestazioni di tenuta energizzate a pressione. Utilizziamo un banco di prova idraulico che applica la pressione interna a una flangia di prova e misura il tasso di perdita. Le nostre guarnizioni raggiungono costantemente tassi di perdita ben al di sotto dei limiti consentiti di API 6A e ASME B16.20.
Il materiale di cui è composta una guarnizione per giunti anulari determina la sua capacità di resistere alle condizioni corrosive e termiche dell'applicazione. Una guarnizione realizzata con il materiale sbagliato si guasterà prematuramente, comportando una manutenzione non pianificata e una perdita di produzione. I materiali più comuni per le guarnizioni per giunti anulari sono ferro dolce, acciaio a basso tenore di carbonio, acciaio inossidabile (304, 316, 321) e leghe esotiche come Inconel, Monel e Hastelloy. Ogni materiale ha un intervallo specifico di temperatura e resistenza alla corrosione. La selezione del materiale deve essere basata sul fluido di processo, sulla temperatura operativa e sulla durata di servizio richiesta.
Il ferro dolce è il materiale più economico ed è adatto per applicazioni a bassa temperatura e non corrosive. L'acciaio a basso tenore di carbonio viene utilizzato per applicazioni leggermente più impegnative. Gli acciai inossidabili 304 e 316 sono i cavalli di battaglia del settore, offrendo una buona resistenza alla corrosione e resistenza alle alte temperature. L'acciaio inossidabile 321 è stabilizzato con titanio per prevenire la corrosione intergranulare alle alte temperature. Inconel e Monel vengono utilizzati negli ambienti più aggressivi, come quelli contenenti cloruri o vapore ad alta temperatura. La tabella seguente fornisce una guida ai limiti di temperatura e corrosione dei materiali comuni delle guarnizioni per giunti ad anello.
| Materiale | Massimo. Temperatura (°C) | Resistenza alla corrosione | Applicazioni tipiche |
| Ferro dolce | 400 | Povero | Servizi a bassa pressione, non corrosivi |
| Acciaio a basso tenore di carbonio | 500 | Giusto | Tubazioni industriali generali |
| Acciaio inossidabile 304 | 700 | Bene | La maggior parte dei servizi di raffineria e petrolchimici |
| Acciaio inossidabile 316 | 800 | Molto bene | Ambienti corrosivi, vapore ad alta temperatura |
| Acciaio inossidabile 321 | 900 | Molto bene | Applicazioni ad alta temperatura |
| Inconel 625 | 1.000 | Eccellente | Temperatura estrema, altamente corrosivo |
| Monel 400 | 800 | Eccellente | Ambienti contenenti cloruri |
La scelta del materiale corretto è una decisione ingegneristica critica. Una guarnizione non resistente al fluido di processo si corroderà, perdendo la sua capacità di tenuta e contaminando potenzialmente il processo. Una guarnizione non adatta alla temperatura di esercizio si ammorbidisce o si deforma, perdendo il precarico e consentendo perdite. Noi di Kaxite lavoriamo a stretto contatto con i nostri clienti per selezionare il materiale ottimale per ogni applicazione. Manteniamo un database completo di compatibilità dei materiali e possiamo fornire raccomandazioni specifiche in base alle condizioni di processo. Questo servizio è uno dei modi in cui aiutiamo i nostri clienti a ridurre la manutenzione non pianificata e la perdita di produzione.
La guarnizione Ring Joint più durevole al mondo fallirà se non viene installata correttamente. L'installazione è un fattore critico per l'affidabilità della tenuta. Gli errori di installazione più comuni sono: riutilizzo di una guarnizione già compressa, danneggiamento della guarnizione durante la movimentazione, mancata pulizia della scanalatura e applicazione di una coppia di bulloni non uniforme. Ciascuno di questi errori può portare a un guasto prematuro. Una corretta installazione è un processo sistematico che deve essere seguito attentamente.
Il primo passo è ispezionare la guarnizione e la scanalatura. La guarnizione deve essere priva di difetti quali graffi, ammaccature o corrosione. La scanalatura deve essere pulita, asciutta e priva di detriti o vecchio materiale di guarnizione. Eventuali danni alla scanalatura verranno trasferiti alla guarnizione, impedendo una corretta tenuta. Il secondo passo è installare la guarnizione nella scanalatura. La guarnizione deve essere maneggiata con cura per evitare danni. Dovrebbe essere posizionato nella scanalatura e controllato per assicurarsi che sia posizionato correttamente. Il terzo passo è allineare le flange. Le flange devono essere parallele e allineate entro le tolleranze specificate. Il disallineamento causerà un carico non uniforme della guarnizione e può portare a perdite.
Il quarto passo è stringere i bulloni. Questa operazione deve essere eseguita secondo uno schema a stella o a croce, in più passaggi, per garantire un caricamento uniforme. La coppia finale del bullone deve essere conforme alle specifiche del produttore della flangia. E’ fondamentale l’utilizzo di una chiave dinamometrica calibrata. La tabella seguente fornisce un riepilogo delle fasi di installazione e dei punti chiave da verificare.
| Fare un passo | Azione | Controllo chiave |
| 1 | Ispezionare la guarnizione e la scanalatura | Nessun difetto, pulito e asciutto |
| 2 | Installare la guarnizione nella scanalatura | Seduto correttamente |
| 3 | Allineare le flange | Parallelo e centrato |
| 4 | Stringere i bulloni secondo il motivo a stella | Passaggi multipli, anche coppia |
| 5 | Controllo finale della coppia | Secondo le specifiche |
Nella nostra fabbrica forniamo istruzioni di installazione dettagliate con ogni guarnizione per giunto anulare che spediamo. Offriamo anche formazione sull'installazione in loco per i nostri clienti. Il nostro team tecnico è disponibile per assistere con qualsiasi domanda di installazione. Seguendo queste procedure, i nostri clienti possono garantire che le loro guarnizioni per giunti anulari forniscano l'affidabilità a lungo termine essenziale per ridurre la manutenzione non pianificata e la perdita di produzione.
Il costo totale di proprietà (TCO) di una guarnizione per giunti anulari comprende il prezzo di acquisto iniziale, il costo di installazione, il costo di manutenzione e il costo di guasto. Sebbene il prezzo di acquisto iniziale di una guarnizione per giunti anulari sia superiore a quello di una guarnizione morbida, il TCO è spesso inferiore perché la guarnizione per giunti anulari dura più a lungo e si guasta meno frequentemente. Un singolo guasto di una guarnizione morbida può costare centinaia di migliaia di dollari in perdita di produzione, mentre una guarnizione Ring Joint può prevenire tale guasto. La tabella seguente fornisce un confronto tra il TCO di una guarnizione Ring Joint e di una guarnizione morbida su un periodo di 10 anni.
| Componente di costo | Guarnizione del giunto ad anello | Guarnizione morbida |
| Prezzo di acquisto iniziale (per unità) | $ 50 | $ 10 |
| Numero di sostituzioni (10 anni) | 2 | 6 |
| Costo totale di acquisto | $ 100 | $ 60 |
| Manodopera di installazione (10 anni) | $ 200 | $ 600 |
| Costo del fallimento (10 anni) | $ 0 | $ 50.000 |
| Costo totale di proprietà | $ 300 | $ 50.660 |
La tabella mostra che il TCO della Ring Joint Gasket è significativamente inferiore a quello della guarnizione morbida, nonostante il prezzo di acquisto iniziale più elevato. I risparmi derivano dal numero ridotto di sostituzioni, dalla minore manodopera di installazione e dall'eliminazione dei costi di guasto. Questo è l'argomento economico a favore dell'utilizzo delle guarnizioni per giunti anulari in applicazioni ad alta pressione e alta temperatura. Il costo di un singolo guasto supera di gran lunga il costo della guarnizione stessa. Noi di Ningbo Kaxite Sealing Materials Co., Ltd. aiutiamo i nostri clienti a calcolare il TCO delle loro soluzioni di tenuta. Riteniamo che la guarnizione Ring Joint sia la soluzione più economica per le applicazioni più impegnative.
Domanda 1: È possibile riutilizzare una guarnizione per giunto anulare dopo essere stata compressa?
Risposta: No, una guarnizione Ring Joint non deve essere riutilizzata. La guarnizione una volta compressa ha subito una deformazione plastica e si è incrudita. Riutilizzarlo non fornirà una tenuta affidabile. La guarnizione deve essere sostituita ogni volta che si apre la flangia. Questa è una pratica di sicurezza fondamentale. Alla Ningbo Kaxite Sealing Materials Co., Ltd., raccomandiamo ai nostri clienti di tenere un inventario adeguato di guarnizioni di ricambio per garantire che non siano tentati di riutilizzare una guarnizione in caso di emergenza.
Domanda 2: Come seleziono il materiale corretto per una guarnizione per giunto anulare?
Risposta: La scelta del materiale dipende dal fluido di processo, dalla temperatura operativa e dalla resistenza alla corrosione richiesta. Per applicazioni a bassa temperatura e non corrosive, è sufficiente ferro dolce o acciaio a basso tenore di carbonio. Per la maggior parte delle applicazioni petrolchimiche e di raffineria, si consiglia l'acciaio inossidabile 304 o 316. Per applicazioni ad alta temperatura o altamente corrosive, potrebbero essere necessarie leghe esotiche come Inconel o Monel. Il nostro team tecnico può fornire raccomandazioni specifiche in base alle condizioni del processo.
Domanda 3: Qual è la differenza tra una guarnizione per giunto anulare di tipo R, tipo RX e tipo BX?
Risposta: Il tipo R è la guarnizione standard ovale o ottagonale utilizzata nella maggior parte delle applicazioni. Il tipo RX ha una geometria modificata che fornisce una tenuta più efficace a pressioni più elevate. Il tipo BX è progettato per pressioni estremamente elevate e presenta un design energizzato dalla pressione. Ciascun tipo ha una geometria della scanalatura e un rating di pressione specifici. La nostra fabbrica produce tutti e tre i tipi e possiamo aiutarvi a selezionare quello corretto per la vostra applicazione.
Domanda 4: Come posso sapere se una guarnizione del giunto anulare è stata danneggiata?
Risposta: Una guarnizione del giunto anulare danneggiata può presentare graffi visibili, ammaccature o corrosione. Può anche essere deformato o avere una sezione trasversale appiattita. Se è presente uno qualsiasi di questi segni, la guarnizione non deve essere utilizzata. Anche un piccolo difetto può impedire la corretta tenuta della guarnizione. Ispezionare sempre attentamente la guarnizione prima dell'installazione.
Domanda 5: Qual è la pressione nominale massima di una guarnizione per giunto anulare?
Risposta: La pressione massima nominale di una guarnizione per giunto anulare dipende dal tipo e dal materiale. Le guarnizioni di tipo R hanno generalmente una pressione nominale di 5.000 psi (345 bar). Le guarnizioni di tipo RX hanno una pressione nominale di 10.000 psi (690 bar). Le guarnizioni di tipo BX hanno una pressione nominale di 1.034 bar (15.000 psi) o superiore. Il valore nominale della pressione effettiva dipende anche dal valore nominale della flangia e dal carico del bullone. La nostra fabbrica è in grado di fornire valori nominali di pressione specifici per ciascun tipo e materiale di guarnizione.
La guarnizione Ring Joint è un componente fondamentale nello sforzo di ridurre la manutenzione non pianificata e la perdita di produzione nei sistemi industriali ad alta pressione. La tenuta metallo-metallo, il design energizzato a pressione e la resistenza allo scoppio lo rendono la soluzione di tenuta più affidabile per le applicazioni più impegnative. Selezionando il materiale corretto, installando correttamente la guarnizione e seguendo un programma di manutenzione preventiva, gli operatori dell'impianto possono virtualmente eliminare i guasti legati alla guarnizione. Il risultato è un tempo di attività più elevato, costi di manutenzione inferiori e un ambiente di lavoro più sicuro.
Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica produce guarnizioni per giunti anulari da oltre due decenni. Offriamo una gamma completa di guarnizioni standard e personalizzate in una varietà di materiali. Il nostro team tecnico è disponibile per fornire assistenza nella selezione dei materiali, nella formazione sull'installazione e nell'analisi dei guasti. Ci impegniamo ad aiutare i nostri clienti a raggiungere i massimi livelli di affidabilità e sicurezza nelle loro operazioni.
Contatta Ningbo Kaxite Sealing Materials Co., Ltd. oggi stessoper saperne di più sulle nostre guarnizioni per giunti anulari e su come possono ridurre la manutenzione non pianificata e la perdita di produzione.
