Nel vasto e variegato panorama delle tenute industriali, pochi prodotti hanno dimostrato la capacità di resistenza delle guarnizioni ad anello in ferro dolce. Sebbene nel corso dei decenni siano emerse leghe esotiche, polimeri avanzati e materiali compositi, la guarnizione per giunti ad anello in ferro dolce rimane una soluzione di riferimento per ingegneri e professionisti della manutenzione in innumerevoli settori. La sua continua popolarità non è una questione di inerzia o di mancanza di innovazione; è la testimonianza di una combinazione unica di proprietà che lo rendono eccezionalmente adatto per un'ampia gamma di applicazioni industriali generali.
Il fascino duraturo della guarnizione per giunto ad anello in ferro dolce risiede nella sua semplicità e nella sua efficacia. ILGuarnizione del giunto ad anelloè un elemento di tenuta metallico, tipicamente di sezione ottagonale o ovale, progettato per essere utilizzato in connessioni flangiate con scanalature corrispondenti. Quando viene compressa, la guarnizione dell'anello in ferro dolce si deforma plasticamente, creando una tenuta metallo-metallo ermetica. Questo design è stato dimostrato in oltre un secolo di utilizzo nei servizi di vapore, acqua, gas e petrolio. La sua popolarità si basa su affidabilità, versatilità ed efficienza dei costi. Questo articolo fornisce un'analisi tecnica completa della guarnizione per giunto ad anello in ferro dolce, esaminandone le proprietà del materiale, i meccanismi di tenuta, la gamma di applicazioni e le ragioni per cui rimane una scelta preferita per gli ingegneri in ambienti industriali generali. Discuteremo anche i parametri tecnici specifici che ne definiscono le prestazioni e i criteri di selezione che ne garantiscono l'effettiva applicazione.

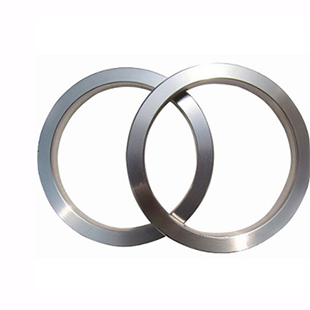

Per capire perché la guarnizione per giunto ad anello in ferro dolce rimane popolare, dobbiamo prima comprenderne il design fondamentale e il principio di tenuta. La Ring Joint Gasket è un elemento di tenuta metallico lavorato di precisione, tipicamente caratterizzato da una sezione trasversale ottagonale o ovale. Viene utilizzato insieme a flange che dispongono di una scanalatura corrispondente, nota come flangia con giunto ad anello (flangia RTJ). Il design è standardizzato secondo ASME B16.20 e API 6A, che definiscono le dimensioni, i materiali e i requisiti di prova per le guarnizioni per giunti anulari.
Il meccanismo di tenuta della guarnizione Ring Joint si basa sul principio della deformazione plastica. Quando i bulloni della flangia vengono serrati, la guarnizione viene compressa nella scanalatura della flangia. Il materiale di ferro dolce, essendo relativamente morbido e duttile, si deforma plasticamente, scorrendo a riempire le piccole irregolarità presenti nelle superfici delle scanalature. Questa deformazione crea una tenuta metallo-metallo altamente efficace, con il materiale della guarnizione che si adatta al profilo della scanalatura. La tenuta risultante è in grado di resistere a pressioni e temperature elevate. La chiave è la morbidezza del materiale ferroso, che gli consente di deformarsi senza rompersi, e la durezza del materiale della flangia, che fornisce una controsuperficie rigida contro la quale viene premuta la guarnizione.
Il design della guarnizione Ring Joint offre numerosi vantaggi intrinseci. Innanzitutto, la tenuta metallo-metallo garantisce un tasso di perdita molto basso, rendendola adatta per applicazioni in cui le perdite sono inaccettabili. In secondo luogo, il design è altamente resistente allo scoppio, poiché la guarnizione è bloccata meccanicamente nella scanalatura. In terzo luogo, il design è relativamente semplice da installare e manutenere, con valori di coppia standard per il serraggio dei bulloni. La geometria della guarnizione, sia ottagonale che ovale, influenza la distribuzione della pressione di tenuta. Il design ottagonale fornisce una linea di tenuta più positiva, mentre il design ovale viene spesso utilizzato in applicazioni più vecchie o a pressione inferiore. ANingbo Kaxite Sealing Materials Co., Ltd.,produciamo guarnizioni per giunti anulari sia in design ottagonale che ovale, utilizzando materiali in ferro dolce di alta qualità per garantire prestazioni di tenuta affidabili in una varietà di applicazioni industriali.
La tabella seguente riassume le principali caratteristiche di progettazione e i principi di tenuta della guarnizione RTJ in ferro dolce.
| Caratteristica | Descrizione | Beneficio |
| Forma della guarnizione | Sezione ottagonale o ovale | Fornisce una linea di sigillatura definita; migliora la concentrazione della forza di tenuta |
| Materiale della guarnizione | Ferro dolce (acciaio a basso tenore di carbonio, 0,05-0,15% C) | Permette la deformazione plastica per riempire le irregolarità della superficie; fornisce un'elevata efficienza di tenuta |
| Meccanismo di tenuta | Contatto metallo-metallo tramite deformazione plastica | Crea una tenuta ermetica, resistente allo scoppio |
| Scanalatura della flangia | Scanalatura per giunto anulare standard (ASME B16.20) | Garantisce la compatibilità con le flange RTJ standard |
| Carico del bullone | Applicato tramite bulloni flangiati per comprimere la guarnizione | Crea la forza di tenuta; facilita la deformazione e la sigillatura |
La semplicità del design della guarnizione Ring Joint, combinata con la sua robusta capacità di tenuta, la rende una scelta affidabile da decenni. Il suo uso continuato è una testimonianza dell'efficacia di questa soluzione ingegneristica, che è stata perfezionata attraverso anni di applicazione pratica. Il materiale in ferro dolce, con le sue proprietà materiali specifiche, è fondamentale per questo successo.
Le proprietà del materiale del ferro dolce sono la chiave della sua efficacia come materiale per guarnizioni per giunti anulari. Il termine "ferro dolce" in questo contesto si riferisce ad un acciaio a basso tenore di carbonio, tipicamente con un contenuto di carbonio compreso tra lo 0,05% e lo 0,15%. Questo basso contenuto di carbonio conferisce al materiale la sua caratteristica morbidezza e duttilità. Le proprietà specifiche che lo rendono adatto per le guarnizioni per giunti anulari sono la bassa durezza, l'elevata duttilità, la moderata resistenza alla trazione e la buona resistenza alla corrosione.
Il ferro dolce è caratterizzato da una bassa durezza, tipicamente compresa tra 90 e 120 sulla scala di durezza Brinell (HB). Questa morbidezza consente alla guarnizione di deformarsi plasticamente sotto il carico applicato del bullone, consentendole di conformarsi alla superficie della scanalatura della flangia e creare una tenuta a tenuta. La duttilità del materiale garantisce che si deformerà senza rompersi o rompersi. La resistenza alla trazione del ferro dolce è moderata, tipicamente compresa tra 350 e 450 MPa. Ciò fornisce una resistenza sufficiente per resistere alle forze di estrusione che possono verificarsi durante il funzionamento ad alta pressione. La sua resistenza alla corrosione è generalmente adeguata per la maggior parte dei fluidi industriali, sebbene non sia adatta ad ambienti altamente corrosivi.
Nel contesto delle guarnizioni per giunti anulari, le proprietà specifiche del materiale sono definite da standard, come ASME B16.20. Lo standard specifica la composizione e la durezza accettabili per le guarnizioni in ferro dolce, garantendo che il materiale sia coerente e affidabile. Il materiale deve essere esente da difetti quali laminazioni, crepe o inclusioni che potrebbero comprometterne la tenuta. Noi di Kaxite selezioniamo e ispezioniamo attentamente i nostri materiali in ferro dolce per garantire che soddisfino i rigorosi requisiti di questi standard. I nostri processi di controllo qualità includono prove di durezza, prove di trazione e ispezione visiva per verificare che il materiale sia adatto all'applicazione prevista.
La tabella seguente riassume le principali proprietà del materiale del ferro dolce utilizzato nelle guarnizioni per giunti anulari.
| Proprietà | Valore tipico | Significato |
| Contenuto di carbonio | 0,05 - 0,15% | Determina morbidezza e duttilità |
| Durezza (Brinell HB) | 90 - 120 | Permette la deformazione plastica; garantisce la sigillabilità |
| Forza di snervamento | 200 - 280MPa | Sollecitazione minima richiesta per la deformazione |
| Resistenza alla trazione | 350 - 450MPa | Resiste all'estrusione e mantiene l'integrità strutturale |
| Allungamento | 25 - 35% | Indica duttilità; capacità di deformarsi senza rompersi |
| Resistenza alla corrosione | Moderare | Adeguato per applicazioni industriali generali |
La scelta del ferro dolce come materiale per le guarnizioni è una scelta ingegneristica deliberata. La sua combinazione di proprietà (morbidezza, duttilità e resistenza moderata) lo rende un materiale sigillante efficace per un'ampia gamma di applicazioni industriali generali. La capacità del materiale di conformarsi alla superficie della scanalatura è fondamentale per la sua efficacia e la sua resistenza all'estrusione garantisce che la guarnizione rimanga intatta sotto pressione. Questo equilibrio di proprietà si è dimostrato efficace in molti decenni di utilizzo, rendendolo una scelta affidabile e affidabile.
Le prestazioni delle guarnizioni per giunti anulari in ferro dolce nelle applicazioni industriali generali sono caratterizzate da diversi attributi chiave. Questi includono affidabilità della tenuta, resistenza alla pressione e alla temperatura, facilità di installazione e compatibilità con un'ampia gamma di fluidi. Queste caratteristiche prestazionali sono le ragioni principali per cui la guarnizione rimane popolare tra ingegneri e professionisti della manutenzione.
L'affidabilità della tenuta è probabilmente la caratteristica prestazionale più importante. La capacità della guarnizione in ferro dolce di deformarsi plasticamente e conformarsi alla scanalatura della flangia crea una tenuta altamente efficace. Questa guarnizione è resistente allo scoppio, anche in condizioni di alta pressione, ed è in grado di mantenere un basso tasso di perdita per periodi prolungati. La tenuta metallo-metallo è inoltre robusta e resistente alla fatica, rendendola adatta per applicazioni con cicli termici. Lo stesso materiale in ferro dolce è resistente agli attacchi chimici di molti fluidi industriali comuni.
Un'altra caratteristica prestazionale fondamentale è la resistenza alla pressione e alla temperatura. Le guarnizioni per giunti anulari in ferro dolce possono essere utilizzate a pressioni fino a 2500 psi e temperature fino a 550°C (1000°F), a seconda dell'applicazione. Questa ampia gamma operativa li rende adatti ad un ampio spettro di servizi industriali. La forza del materiale e la resistenza allo scorrimento sono fondamentali per mantenere la tenuta a temperature e pressioni elevate. La capacità della guarnizione di mantenere la propria integrità in queste condizioni è essenziale per l'affidabilità a lungo termine.
La facilità di installazione è un altro fattore che contribuisce alla sua popolarità. La guarnizione Ring Joint è relativamente semplice da installare, con valori di coppia standard per il serraggio dei bulloni. La guarnizione viene inserita nella scanalatura della flangia e i bulloni vengono serrati alla coppia specificata. Il processo di installazione è semplice e non richiede strumenti o competenze specializzate. Questa facilità di installazione riduce i tempi di manodopera e il rischio di errori di installazione.
La compatibilità con un'ampia gamma di fluidi è un altro vantaggio chiave. Il ferro dolce è compatibile con un ampio spettro di fluidi industriali, tra cui vapore, acqua, petrolio, gas naturale e molti prodotti chimici. Questa versatilità lo rende una scelta pratica per molte applicazioni, poiché può essere utilizzato in una varietà di servizi senza richiedere materiali di guarnizione diversi. Ciò è particolarmente vantaggioso per gli impianti con più servizi e scorte limitate di diversi tipi di guarnizioni.
La tabella seguente riassume le principali caratteristiche prestazionali delle guarnizioni per giunti anulari in ferro dolce.
| Caratteristica prestazionale | Descrizione | Vantaggio dell'applicazione industriale |
| Affidabilità della tenuta | La deformazione plastica crea un'efficace tenuta metallo-metallo | Bassi tassi di perdita, tenuta affidabile |
| Resistenza alla pressione | In grado di sigillare a pressioni fino a 2500 psi | Adatto per applicazioni ad alta pressione |
| Resistenza alla temperatura | Capace di sigillare a temperature fino a 550°C | Adatto per applicazioni ad alta temperatura |
| Facilità di installazione | Installazione semplice con valori di coppia standard | Riduce i tempi di manodopera e i potenziali errori |
| Compatibilità dei fluidi | Compatibile con un'ampia gamma di fluidi industriali | Versatile e pratico per molteplici applicazioni |
| Durabilità | Resistente alla fatica e ai cicli termici | Lunga durata e manutenzione ridotta |
Queste caratteristiche prestazionali, combinate con il suo rapporto costo-efficacia, rendono la guarnizione per giunti ad anello in ferro dolce una scelta popolare per uso industriale generale. La sua affidabilità e versatilità garantiscono che rimarrà una soluzione affidabile per le applicazioni di tenuta per il prossimo futuro.
La guarnizione per giunti ad anello in ferro dolce viene utilizzata in un'ampia gamma di applicazioni industriali generali, in molti settori diversi. La sua versatilità è un fattore chiave della sua popolarità duratura. La guarnizione si trova comunemente nell'industria petrolifera e del gas, dove viene utilizzata in valvole, flange e sistemi di tubazioni. Viene utilizzato anche nell'industria petrolchimica, nelle raffinerie e negli impianti chimici. Nel settore della produzione di energia, viene utilizzato nei sistemi a vapore, nelle caldaie e nelle turbine. La guarnizione viene utilizzata anche nel settore del trattamento delle acque e delle acque reflue, nonché nel settore minerario e dell'edilizia. La sua capacità di fornire una tenuta affidabile in un’ampia varietà di servizi rappresenta un grande vantaggio.
Nel settore del petrolio e del gas, la guarnizione Ring Joint in ferro dolce viene spesso utilizzata nelle apparecchiature della testa pozzo, negli alberi di Natale e nelle linee di flusso. La sua capacità di resistere a pressioni e temperature elevate lo rende adatto a queste applicazioni impegnative. Nell'industria petrolchimica viene utilizzato nelle connessioni flangiate degli impianti di processo, dove deve garantire la tenuta contro un'ampia gamma di sostanze chimiche e fluidi di processo. La sua versatilità significa che può essere utilizzato con una varietà di materiali e design di flange.
Nel settore della produzione di energia, la guarnizione Ring Joint in ferro dolce viene utilizzata nei sistemi a vapore ad alta temperatura, dove la sua capacità di resistere ai cicli termici è fondamentale. Viene utilizzato anche nei sistemi di raffreddamento dell'acqua e in altri servizi ausiliari. La sua affidabilità e la lunga durata lo rendono una soluzione economicamente vantaggiosa per queste applicazioni esigenti. Nel settore dell'acqua e delle acque reflue, la guarnizione viene utilizzata nelle tubazioni e negli impianti di trattamento, dove sono apprezzate la sua resistenza alla corrosione e la facilità di installazione.
La tabella seguente fornisce esempi di applicazioni specifiche delle guarnizioni per giunti ad anello in ferro dolce in vari settori.
| Industria | Applicazioni tipiche | Perché Soft Iron RTJ è adatto |
| Petrolio e gas | Attrezzature per testa pozzo, valvole, linee di flusso, flange | Resistenza ad alta pressione e temperatura, tenuta affidabile |
| Petrolchimico | Impianti di processo, reattori, scambiatori di calore | Versatilità nella resistenza chimica, capacità ad alta pressione |
| Generazione di energia | Impianti a vapore, caldaie, turbine, impianti di raffreddamento | Capacità alle alte temperature, resistenza ai cicli termici |
| Acqua e acque reflue | Condotte, impianti di trattamento, stazioni di pompaggio | Resistenza alla corrosione, facilità di installazione |
| Estrazione mineraria e costruzioni | Condotte per liquami, flange di apparecchiature | Durabilità, convenienza |
Alla Ningbo Kaxite Sealing Materials Co., Ltd., produciamo guarnizioni per giunti ad anello in ferro dolce per un'ampia gamma di settori. La nostra fabbrica è dotata di apparecchiature di lavorazione e ispezione di precisione per garantire che le nostre guarnizioni per giunti anulari soddisfino i più alti standard di qualità. Comprendiamo che ogni settore ha i propri requisiti specifici e offriamo una gamma di guarnizioni per giunti anulari per soddisfare queste esigenze. Il nostro impegno per la qualità e l'affidabilità ci ha reso un fornitore fidato di molte aziende industriali leader. L'uso diffuso di guarnizioni per giunti anulari in ferro dolce in questi diversi settori è una testimonianza delle loro comprovate prestazioni e affidabilità.
Le specifiche tecniche e i parametri di qualità delle guarnizioni Ring Joint in ferro dolce sono definiti da numerosi standard internazionali. Il più importante di questi è ASME B16.20, che riguarda le guarnizioni metalliche per le flange dei tubi. Questo standard specifica le dimensioni, i materiali e i requisiti di prova per le guarnizioni per giunti anulari. Il rispetto di questo standard è essenziale per garantire che la guarnizione sia compatibile con la flangia e fornisca le prestazioni di tenuta richieste. Altri standard rilevanti includono API 6A (per le apparecchiature della testa pozzo) e DIN 2696 (standard europeo).
Le specifiche tecniche chiave per una guarnizione per giunti ad anello in ferro dolce includono le dimensioni della guarnizione, la durezza, la finitura superficiale e la composizione del materiale. Le dimensioni della guarnizione sono definite dalla dimensione della flangia, dalla classe di pressione e dallo stile della guarnizione (ottagonale o ovale). Le dimensioni sono controllate con precisione per garantire il corretto inserimento nella scanalatura della flangia. La durezza della guarnizione in ferro dolce deve rientrare in un intervallo specificato per garantire una deformazione e una tenuta adeguate. Anche la finitura superficiale della guarnizione è fondamentale per la tenuta, poiché deve essere sufficientemente liscia per garantire una buona tenuta ma con una rugosità controllata per facilitare il posizionamento iniziale.
La tabella seguente riassume le principali specifiche tecniche e i parametri di qualità per una tipica guarnizione Ring Joint in ferro dolce.
| Parametro | Specifica | Criteri di accettazione |
| Standard | ASME B16.20 | Conformità alle dimensioni e ai materiali standard |
| Stile guarnizione | Ottagonale o ovale | Specificato dal design e dall'applicazione della flangia |
| Materiale | Ferro dolce (acciaio a basso tenore di carbonio) | Contenuto di carbonio 0,05-0,15%. |
| Durezza (Brinell HB) | 90-120 HB | Garantisce la corretta deformazione e tenuta |
| Finitura superficiale (Ra) | 1,6-3,2 μm | Fornisce una superficie di tenuta uniforme |
| Dimensioni della guarnizione | Secondo ASME B16.20 | Le dimensioni precise garantiscono il corretto inserimento nella scanalatura della flangia |
| Ispezione visiva | Nessun difetto (crepe, laminazioni, inclusioni) | Garantisce l'integrità del materiale |
| Certificato di conformità | Fornito con ogni ordine | Documenta la conformità alle specifiche e agli standard di qualità |
Presso Ningbo Kaxite Sealing Materials Co., Ltd., ispezioniamo rigorosamente le nostre guarnizioni per giunti ad anello in ferro dolce per garantire che soddisfino queste specifiche. Il nostro processo di controllo qualità comprende la verifica dei materiali, i test di durezza, l'ispezione dimensionale e l'ispezione visiva. Forniamo inoltre per ogni ordine un certificato di conformità che documenta la qualità delle guarnizioni. Questo impegno per la qualità garantisce che le nostre guarnizioni per giunti anulari funzionino in modo affidabile nelle applicazioni industriali più esigenti.
Domanda 1: Qual è la differenza tra le guarnizioni per giunti ad anello ottagonali e ovali?
Risposta: La differenza principale tra le guarnizioni per giunti anulari ottagonali e ovali è la forma della sezione trasversale. La guarnizione ottagonale ha una superficie superiore ed inferiore piana con i lati angolati, mentre la guarnizione ovale ha una sezione trasversale arrotondata. Il design ottagonale fornisce una linea di tenuta più positiva e richiede un carico inferiore del bullone per la tenuta, mentre il design ovale viene spesso utilizzato in applicazioni più vecchie o a pressione inferiore. Entrambi i design sono definiti da ASME B16.20 e sono comunemente utilizzati nelle applicazioni industriali. Alla Ningbo Kaxite Sealing Materials Co., Ltd., produciamo entrambi i tipi di guarnizioni per giunti anulari per soddisfare i requisiti specifici dei nostri clienti.
Domanda 2: Qual è l'intervallo di temperatura e pressione per le guarnizioni per giunti ad anello in ferro dolce?
Risposta: Le guarnizioni per giunti anulari in ferro dolce possono essere utilizzate a temperature fino a 550°C (1000°F) e pressioni fino a 2500 psi, a seconda dell'applicazione specifica e del design della flangia. I limiti di temperatura e pressione sono definiti da standard di settore come ASME B16.5 e B16.34. I limiti effettivi dipendono dal materiale utilizzato e dal design della flangia. Per applicazioni che richiedono temperature o pressioni più elevate, altri materiali come acciaio inossidabile o leghe potrebbero essere più appropriati.
Domanda 3: Le guarnizioni per giunti ad anello in ferro dolce sono adatte all'uso in ambienti corrosivi?
Risposta: Le guarnizioni per giunti ad anello in ferro dolce non sono consigliate per ambienti altamente corrosivi, poiché il materiale è suscettibile alla corrosione. Per le applicazioni che coinvolgono prodotti chimici corrosivi, soluzioni acide o alcaline o acqua salata, è preferibile un materiale più resistente alla corrosione come acciaio inossidabile, Inconel o Monel. Presso Ningbo Kaxite Sealing Materials Co., Ltd., offriamo guarnizioni per giunti anulari in una gamma di materiali per adattarsi a diverse applicazioni.
Domanda 4: Come posso determinare la dimensione corretta di una guarnizione ring joint per la mia flangia?
Risposta: La dimensione corretta di una guarnizione per giunto anulare è determinata dalla dimensione della flangia e dalla classe di pressione, come definito in ASME B16.5 o altri standard applicabili. La dimensione della guarnizione è generalmente identificata dalla dimensione nominale del tubo (NPS) e dalla classe di pressione (ad esempio Classe 150, 300, 600, ecc.). La guarnizione deve inoltre corrispondere alle dimensioni e alla forma della scanalatura della flangia. Consultare la norma di riferimento o le specifiche del produttore della flangia è il modo consigliato per identificare la dimensione corretta.
Domanda 5: Qual è la durata prevista di una guarnizione per giunto ad anello in ferro dolce?
Risposta: La durata prevista di una guarnizione per giunto anulare in ferro dolce dipende dalle condizioni di applicazione, tra cui temperatura, pressione e natura corrosiva del fluido. In normali condizioni di servizio e con una corretta installazione, una guarnizione per giunto anulare in ferro dolce può fornire un servizio affidabile per molti anni, spesso superando la durata dell'apparecchiatura stessa. La durata della guarnizione è generalmente limitata dagli effetti dei cicli termici e della corrosione, ma con una corretta manutenzione e un'ispezione periodica, la guarnizione può essere utilizzata per periodi prolungati.
La guarnizione per giunti anulari in ferro dolce continua ad essere una scelta popolare per l'uso industriale generale perché offre una combinazione unica di affidabilità di tenuta, versatilità ed efficienza dei costi. Il suo design semplice ma efficace, basato sulla deformazione plastica del materiale di ferro dolce, crea una tenuta metallo-metallo affidabile in grado di resistere a pressioni e temperature elevate. La compatibilità della guarnizione con un'ampia gamma di fluidi industriali e la sua facilità di installazione la rendono una scelta pratica per molte applicazioni. La sua comprovata esperienza di prestazioni affidabili lo ha reso una soluzione affidabile nei settori petrolifero e del gas, petrolchimico, della produzione di energia, del trattamento delle acque e altri settori.
Le specifiche tecniche e i parametri di qualità definiti dagli standard di settore garantiscono la coerenza e l'affidabilità delle guarnizioni per giunti anulari in ferro dolce. Aderendo a questi standard e mantenendo un rigoroso controllo di qualità, produttori come Ningbo Kaxite Sealing Materials Co., Ltd. garantiscono che le loro guarnizioni soddisfino i più alti livelli di prestazioni e sicurezza. La popolarità duratura della guarnizione per giunti ad anello in ferro dolce è una testimonianza della sua affidabilità ed efficacia e continuerà a essere una preziosa soluzione di tenuta per gli anni a venire.
Contatta Ningbo Kaxite Sealing Materials Co., Ltd. oggi stessoper discutere le vostre esigenze in materia di guarnizioni per giunti anulari e scoprire come i nostri prodotti possono fornire una tenuta affidabile per le vostre applicazioni industriali.
