In un gasdotto ad alta pressione o in un idrocracker di raffineria, i giunti flangiati devono contenere fluidi a pressioni superiori a 400 bar e temperature che variano da ambiente a oltre 500°C. La guarnizione che svolge questa funzione di tenuta non è un foglio morbido e comprimibile. Si tratta di un anello metallico solido, una guarnizione Ring Joint, che sigilla attraverso un meccanismo fondamentalmente diverso da quello di una guarnizione convenzionale. La guarnizione del giunto anulare non si basa sull'elasticità di un materiale in gomma o grafite. Si basa sull'applicazione precisa del precarico del bullone per forzare un contatto metallo-metallo tra la guarnizione e la scanalatura della flangia. Il precarico del bullone è la forza che attiva le prestazioni di tenuta della guarnizione. Senza un precarico sufficiente, la guarnizione del giunto anulare non sigillerà. Con un precarico eccessivo la flangia o la guarnizione potrebbero danneggiarsi. Il precarico del bullone è la variabile critica che determina il successo o il fallimento del giunto.
La questione di come il precarico del bullone attiva le prestazioni di tenuta della guarnizione del giunto anulare è una questione di meccanica e scienza dei materiali. Il precarico del bullone crea una sollecitazione di alloggiamento sulla guarnizione, facendola conformare alla scanalatura della flangia. Il materiale della guarnizione deve avere la durezza corretta per deformarsi leggermente e riempire le microscopiche irregolarità nella superficie della scanalatura. La flangia deve essere sufficientemente robusta da sopportare il precarico senza cedere. Inoltre, i bulloni devono essere serrati secondo uno schema controllato per garantire una distribuzione uniforme del carico attorno all'anello. Questo articolo esaminerà la meccanica del precarico dei bulloni, il design della guarnizione del giunto anulare, il ruolo della durezza della guarnizione e le considerazioni pratiche per ottenere una tenuta affidabile. Forniremo anche specifiche dettagliate per i nostriGuarnizioni per giunti ad anellodalla nostra fabbrica a Ningbo Kaxite Sealing Materials Co., Ltd.

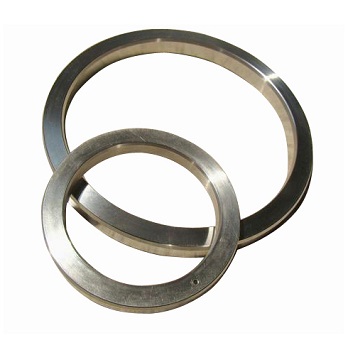

Una guarnizione per giunto anulare è un elemento di tenuta metallico utilizzato nei giunti flangiati ad alta pressione e alta temperatura. È tipicamente costituito da un anello metallico solido con sezione trasversale ovale o ottagonale. La guarnizione è progettata per adattarsi a una scanalatura lavorata con precisione sulla faccia della flangia. Quando le flange sono imbullonate insieme, la guarnizione viene compressa tra le due scanalature, creando una tenuta metallo-metallo. Il meccanismo di tenuta di una guarnizione Ring Joint è diverso da quello di una guarnizione morbida. Una guarnizione morbida sigilla conformandosi alla superficie della flangia e riempiendo le microscopiche irregolarità. Una guarnizione Ring Joint sigilla deformando leggermente il metallo e creando una linea di contatto con la scanalatura. Lo stress da contatto sulla linea di contatto è estremamente elevato, il che crea una tenuta anche a pressioni molto elevate. La tabella seguente riassume le caratteristiche principali di una guarnizione Ring Joint.
| Caratteristica | Descrizione |
| Materialee | Ferro dolce, acciaio al carbonio, acciaio inossidabile, Monel, Inconel |
| Sezione trasversale | Ovale o ottagonale |
| Meccanismo di tenuta | Contatto di linea metallo-metallo |
| Valutazione della pressione | Fino a 10.000 psi (690 bar) e superiori |
| Valutazione della temperatura | Da -200°C a +850°C (a seconda del materiale) |
| Standard | API 6A, ASME B16.20 |
In Kaxite, la nostra fabbrica produce guarnizioni per giunti anulari in una gamma di materiali e dimensioni per soddisfare i requisiti delle applicazioni più esigenti. Utilizziamo lavorazioni meccaniche di precisione per garantire che le dimensioni della guarnizione siano accurate e la finitura superficiale sia corretta. Le nostre guarnizioni sono certificate secondo gli standard API 6A e ASME B16.20, garantendo che soddisfino i più alti livelli di qualità e affidabilità.
Il precarico dei bulloni è la tensione che si crea nei bulloni quando vengono serrati. È la forza che serra insieme le flange e comprime la guarnizione. Senza il precarico dei bulloni, le flange non verrebbero tenute insieme e la guarnizione non verrebbe compressa. Il precarico del bullone è ciò che attiva le prestazioni di tenuta della guarnizione Ring Joint. Quando i bulloni vengono serrati, la forza di precarico viene trasmessa attraverso le flange alla guarnizione. La guarnizione viene compressa contro la scanalatura, creando un contatto ad alta sollecitazione che sigilla il giunto. L'entità del precarico determina la sollecitazione di inserimento sulla guarnizione, che a sua volta determina la qualità della tenuta. Se il precarico è troppo basso, la sollecitazione di inserimento sarà insufficiente e il giunto perderà. Se il precarico è troppo elevato la flangia o la guarnizione potrebbero cedere provocando anche una perdita. Il precarico del bullone deve essere attentamente calcolato e controllato per garantire una tenuta affidabile. La tabella seguente illustra la relazione tra il precarico del bullone e la sollecitazione di inserimento della guarnizione.
| Precarico bullone (kN) | Sollecitazione sulla sede della guarnizione (MPa) | Prestazioni di tenuta |
| 50 | 100 | Insufficiente; probabile perdita |
| 100 | 200 | Marginale; potrebbe perdere sotto pressione |
| 150 | 300 | Bene; sigillo affidabile |
| 200 | 400 | Eccellente; tenuta ottimale |
| 250 | 500 | Eccessivo; rischio di snervamento della flangia |
Nella nostra fabbrica forniamo ai nostri clienti consigli dettagliati sulla bullonatura per le nostre guarnizioni per giunti anulari. Specifichiamo il precarico del bullone richiesto, lo schema di serraggio e i requisiti di lubrificazione. Il nostro team di ingegneri può aiutarvi con il calcolo del precarico corretto per la vostra specifica combinazione di flangia e guarnizione. Offriamo anche supporto tecnico in loco, se necessario.
La durezza della guarnizione del giunto anulare è un fattore critico per le sue prestazioni di tenuta. La guarnizione deve essere sufficientemente morbida da deformarsi leggermente sotto il precarico del bullone, conformandosi alla scanalatura della flangia e creando una tenuta. Tuttavia, deve anche essere abbastanza duro da resistere all'estrusione e mantenere la sua forma sotto alta pressione. La durezza della guarnizione è determinata dal materiale con cui è realizzata. Il ferro dolce è il materiale più morbido e più comunemente usato. È adatto per applicazioni a bassa pressione e bassa temperatura. L'acciaio al carbonio è più duro e viene utilizzato per pressioni più elevate. L'acciaio inossidabile è ancora più duro e fornisce resistenza alla corrosione. Monel e Inconel sono utilizzati per le applicazioni più impegnative, dove sono richieste elevata robustezza e resistenza alla corrosione. La tabella seguente riassume la durezza e le applicazioni tipiche dei materiali comuni per guarnizioni per giunti ad anello.
| Materiale | Durezza (HB) | Pressione massima (bar) | Applicazione tipica |
| Ferro dolce | 90 - 120 | 100 | Acqua a bassa pressione, vapore |
| Acciaio al carbonio | 120 - 150 | 250 | Petrolio e gas, industria generale |
| Acciaio inossidabile 304 | 150 - 180 | 400 | Chimico, petrolchimico |
| Acciaio inossidabile 316 | 150 - 180 | 400 | Ambienti corrosivi |
| Monel | 150 - 200 | 500 | Acqua di mare, ad alta temperatura |
| Inconel | 180 - 250 | 690 | Alta temperatura, alta pressione |
ANingbo Kaxite Sealing Materials Co., Ltd., produciamo guarnizioni per giunti anulari in tutti questi materiali. Offriamo inoltre una gamma di livelli di durezza per ciascun materiale per adattarsi a diverse applicazioni. Il nostro team di ingegneri può aiutarti a selezionare il materiale e la durezza giusti per le tue esigenze specifiche.
La scanalatura della flangia è l'area incassata sulla faccia della flangia in cui è posizionata la guarnizione del giunto anulare. Le dimensioni e la finitura superficiale della scanalatura sono fondamentali per le prestazioni di tenuta della guarnizione. La scanalatura deve essere lavorata con tolleranze precise per garantire che la guarnizione sia posizionata correttamente e che la sollecitazione di contatto sia uniforme. L'angolo della scanalatura, la profondità e la larghezza della scanalatura influiscono tutti sulle prestazioni di tenuta. La finitura superficiale della scanalatura deve essere sufficientemente liscia da consentire alla guarnizione di deformarsi e riempire le irregolarità microscopiche, ma non così liscia da impedire alla guarnizione di aderire alla superficie. La tabella seguente riassume i parametri chiave della scanalatura per le guarnizioni Ring Joint standard.
| Parametro | Specifica | Importanza |
| Angolo della scanalatura | 23° ± 1° (ovale); 23° ± 1° (ottagonale) | Garantisce un posizionamento e un contatto adeguati |
| Profondità della scanalatura | Secondo API 6A/ASME B16.20 | Assicura che la guarnizione sia completamente catturata |
| Larghezza della scanalatura | Secondo API 6A/ASME B16.20 | Assicura che la guarnizione si adatti senza gioco eccessivo |
| Finitura superficiale (Ra) | 1,6 - 3,2 µm | Consente alla guarnizione di aderire e sigillare |
| Planarità | 0,05 mm ogni 100 mm | Assicura uno stress da contatto uniforme |
Nella nostra fabbrica, possiamo fornire supporto tecnico sulla progettazione e sulla lavorazione della scanalatura della flangia. Offriamo anche un servizio di ispezione della scanalatura per verificare che la scanalatura soddisfi i requisiti della norma applicabile. Questo è importante perché una scanalatura usurata o danneggiata può impedire anche una nuova guarnizione di sigillare correttamente.
Il calcolo del precarico del bullone è un passaggio fondamentale nella progettazione e nell'assemblaggio di un giunto Ring Joint Gasket. Il precarico deve essere sufficiente a creare la sollecitazione di alloggiamento richiesta sulla guarnizione, ma non così elevata da cedere la flangia o i bulloni. Il calcolo tiene conto della sollecitazione di inserimento della guarnizione, delle dimensioni della flangia, della dimensione e del materiale del bullone, nonché della pressione e della temperatura di esercizio. Il precarico viene generalmente calcolato utilizzando il codice ASME per caldaie e recipienti a pressione o uno standard equivalente. Una volta calcolato il precarico, è necessario applicarlo ai bulloni in modo controllato. Questo viene in genere fatto utilizzando una chiave dinamometrica o un tenditore idraulico. Lo schema di serraggio deve essere seguito per garantire una distribuzione uniforme del carico. La tabella seguente riassume i passaggi chiave nell'applicazione del precarico del bullone.
| Fare un passo | Azione | Scopo |
| 1 | Pulire e ispezionare la flangia e la scanalatura | Assicurarsi che non ci siano detriti o danni |
| 2 | Lubrificare i bulloni e le facce dei dadi | Ridurre l'attrito e garantire un precarico costante |
| 3 | Stringere i bulloni secondo uno schema a stella al 30% della coppia prevista | Posizionare la guarnizione e allineare le flange |
| 4 | Stringere i bulloni secondo uno schema a stella al 60% della coppia prevista | Comprimere gradualmente la guarnizione |
| 5 | Stringere i bulloni secondo uno schema a stella al 100% della coppia target | Ottieni il precarico finale |
| 6 | Controllare la coppia dopo 24 ore | Compensare lo scorrimento e il rilassamento |
Alla Ningbo Kaxite Sealing Materials Co., Ltd., forniamo ai nostri clienti procedure di bullonatura dettagliate per le nostre guarnizioni per giunti anulari. Offriamo anche formazione e supporto in loco per garantire che il precarico venga applicato correttamente. Il nostro obiettivo è aiutare i nostri clienti a ottenere ogni volta una tenuta affidabile.
Le specifiche chiave per una guarnizione per giunto anulare includono la dimensione della guarnizione, la classe di pressione, il materiale, il tipo di sezione trasversale e la durezza. La tabella seguente fornisce un riepilogo delle specifiche tipiche delle nostre guarnizioni per giunti anulari.
| Specifica | Allineare | Note |
| Misurare | Da 1/2" a 36" | Secondo API 6A/ASME B16.20 |
| Classe di pressione | Dalla classe 150 alla classe 2500 | Anche pressioni API 6A |
| Materialee | Ferro dolce, acciaio al carbonio, SS304, SS316, Monel, Inconel | Selezionato in base all'applicazione |
| Tipo di sezione trasversale | Ovale (R), ottagonale (RX), ad alte prestazioni (BX) | Selezionato in base alla pressione e alla scanalatura |
| Durezza | Secondo lo standard del materiale | Selezionato in base al materiale della flangia |
| Finitura superficiale | Ra 1,6 - 3,2 µm | Garantisce una seduta adeguata |
| Standard | API 6A, ASME B16.20, DIN 2693 | Conformità agli standard internazionali |
Nella nostra fabbrica produciamo guarnizioni per giunti anulari per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la guarnizione per soddisfare requisiti di progetto specifici, inclusi materiali speciali, dimensioni speciali e sezioni trasversali speciali. Il nostro team di ingegneri può assistervi nel processo di selezione e fornire dati tecnici dettagliati per il vostro progetto.
Domanda 1: Qual è il precarico consigliato del bullone per una guarnizione Ring Joint?
Risposta: Il precarico consigliato del bullone dipende dalla dimensione della guarnizione, dalla classe di pressione, dal materiale della guarnizione e dal materiale della flangia. Solitamente viene calcolato utilizzando il codice ASME per caldaie e recipienti a pressione o uno standard equivalente. Il precarico deve essere sufficiente a creare la sollecitazione di alloggiamento richiesta sulla guarnizione senza cedere la flangia o i bulloni. Presso Ningbo Kaxite Sealing Materials Co., Ltd., forniamo consigli dettagliati sulla bullonatura per ciascuna delle nostre guarnizioni per giunti anulari.
Domanda 2: È possibile riutilizzare una guarnizione per giunto anulare?
Risposta: In generale, una guarnizione Ring Joint non deve essere riutilizzata. Quando la guarnizione viene compressa, si deforma plasticamente per adattarsi alla scanalatura. Questa deformazione è permanente e la guarnizione non tornerà alla sua forma originale. Il riutilizzo di una guarnizione del giunto ad anello può provocare una perdita perché la guarnizione non sigillerà correttamente la seconda volta. Lo standard del settore prevede la sostituzione della guarnizione ogni volta che si apre il giunto. La nostra fabbrica consiglia di utilizzare una nuova guarnizione per ogni assemblaggio.
Domanda 3: Qual è la differenza tra una guarnizione per giunto anulare ovale e ottagonale?
Risposta: La guarnizione ovale (tipo R) ha sezione arrotondata e viene utilizzata nelle applicazioni standard. La guarnizione ottagonale (tipo RX) ha una sezione trasversale piatta che fornisce una tenuta più efficiente a pressioni più elevate. La guarnizione ottagonale richiede un design della scanalatura diverso rispetto alla guarnizione ovale. La scelta tra i due dipende dalla classe di pressione e dalla scanalatura della flangia. Il nostro team di ingegneri può aiutarti a selezionare il tipo giusto per la tua applicazione.
Domanda 4: Come faccio a sapere se la guarnizione del giunto anulare perde?
Risposta: I segni di una perdita della guarnizione del giunto anulare includono la fuoriuscita visibile di fluido o gas dal giunto, un calo della pressione del sistema e la presenza di un sibilo. Se si sospetta una perdita, il giunto deve essere depressurizzato e ispezionato immediatamente. La guarnizione deve essere sostituita e la scanalatura della flangia deve essere ispezionata per eventuali danni. Le perdite possono essere pericolose, soprattutto in servizi ad alta pressione o tossici, quindi non dovrebbero mai essere ignorate.
Domanda 5: Qual è lo schema di serraggio corretto per una flangia con guarnizione ad anello?
Risposta: Lo schema di serraggio corretto è uno schema a stella, in cui i bulloni vengono serrati in sequenza incrociata. I bulloni devono essere serrati in più fasi, in genere al 30%, 60% e 100% della coppia target. Ciò garantisce che la guarnizione venga compressa uniformemente e che le flange rimangano parallele. Dopo il serraggio iniziale, la coppia deve essere controllata dopo 24 ore per compensare lo scorrimento e il rilassamento. Presso Ningbo Kaxite Sealing Materials Co., Ltd., forniamo procedure di serraggio dettagliate per le nostre guarnizioni per giunti anulari.
Il precarico del bullone è la forza che attiva le prestazioni di tenuta di una guarnizione Ring Joint. Senza un precarico sufficiente, la guarnizione non può deformarsi e creare il contatto ad alta sollecitazione necessario per sigillare giunti ad alta pressione e alta temperatura. Il precarico del bullone deve essere attentamente calcolato, applicato e controllato per garantire una tenuta affidabile. Il materiale della guarnizione, la scanalatura della flangia e la procedura di bullonatura svolgono tutti un ruolo nelle prestazioni di tenuta. Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica ha la competenza e l'esperienza per produrre guarnizioni per giunti anulari che soddisfano i requisiti più esigenti. Utilizziamo materiali di alta qualità, lavorazioni meccaniche di precisione e test rigorosi per garantire che ogni guarnizione che produciamo offra prestazioni affidabili. Forniamo inoltre un supporto tecnico completo per aiutare i nostri clienti a ottenere una tenuta di successo.
Sia che stiate progettando un nuovo sistema ad alta pressione o mantenendone uno esistente, vi invitiamo a contattare il nostro team tecnico per discutere le vostre esigenze. Siamo in grado di fornire specifiche del prodotto, consigli sulla bullonatura e supporto in loco. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per le applicazioni di tenuta in tutto il mondo.
Contatta Ningbo Kaxite Sealing Materials Co., Ltd. oggi stessoper discutere i requisiti delle guarnizioni per giunti anulari e scoprire come i nostri prodotti possono garantire una tenuta affidabile nelle applicazioni più impegnative.
