Nelle applicazioni industriali ad alta temperatura, come raffinerie petrolchimiche, impianti di produzione di energia e scambiatori di calore, le guarnizioni standard spesso si guastano a causa del degrado termico, del rilassamento viscoso o della perdita di resilienza. Le guarnizioni dentellate in metallo, tuttavia, sono appositamente progettate per eccellere in questi ambienti esigenti. Ma cosa li rende così adatti alle alte temperature? La risposta sta nel loro design unico e nella selezione dei materiali. Una guarnizione dentellata metallica è costituita da un'anima metallica (tipicamente acciaio inossidabile o una lega ad alto contenuto di nichel) con dentellature concentriche (scanalature) su entrambe le facce e spesso un materiale di rivestimento morbido come grafite o PTFE applicato sulle dentellature. L'anima in metallo fornisce resistenza meccanica e stabilità termica, mentre le dentellature concentrano la forza di tenuta in una fascia stretta, creando carichi unitari elevati che assecondano il movimento della flangia e il ciclo termico. Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica produce guarnizioni seghettate da oltre 20 anni e abbiamo convalidato le loro prestazioni a temperature che vanno da -200°C a 850°C, a seconda dei materiali utilizzati.
L'idoneità delle guarnizioni seghettate metalliche per le alte temperature è determinata da quattro fattori chiave: l'uso di leghe metalliche resistenti alle alte temperature (come acciaio inossidabile 316L, Inconel 625 o Hastelloy C276), l'applicazione di un materiale di rivestimento termicamente stabile (grafite espansa o mica), la compressione e il recupero controllati del design seghettato e il minimo disadattamento di dilatazione termica tra i materiali della guarnizione e della flangia. A differenza delle guarnizioni morbide (ad esempio, gomma o PTFE) che si ammorbidiscono, si deformano o si ossidano a temperature elevate, il nucleo metallico di una guarnizione seghettata mantiene la sua forma e forza di tenuta. Le dentellature, quando compresse, formano una serie di linee di tenuta strette che bloccano efficacemente i percorsi di perdita, anche in caso di cicli termici severi. In questo articolo completo, analizzeremo la scienza dei materiali, la geometria del design e le caratteristiche prestazionali che compongono il metalloguarnizioni seghettatela scelta preferita per la sigillatura ad alta temperatura. Forniremo inoltre specifiche tecniche dettagliate, linee guida per l'applicazione e dati sulle prestazioni reali derivanti dalla vasta esperienza della nostra fabbrica.
Il fondamento di qualsiasi guarnizione seghettata per alte temperature è il suo nucleo metallico. A differenza dei materiali organici o elastomerici, che si decompongono o si ossidano a temperature relativamente basse (tipicamente inferiori a 200-250°C), le leghe metalliche ad alte prestazioni mantengono le loro proprietà meccaniche e resistenza alla corrosione a temperature fino a 850°C o anche superiori. ANingbo Kaxite Sealing Materials Co., Ltd., offriamo una gamma di materiali con anima metallica, ciascuno selezionato per le sue specifiche caratteristiche di temperatura e resistenza alla corrosione. Per la maggior parte delle applicazioni ad alta temperatura, consigliamo gli acciai inossidabili austenitici (ad esempio, 304, 316L) per temperature fino a 600°C e leghe a base di nichel (Inconel 625, Incoloy 825) per temperature fino a 850°C o in ambienti altamente corrosivi. L'anima in metallo fornisce l'integrità strutturale necessaria per mantenere la sollecitazione della guarnizione sotto il carico dei bulloni della flangia, anche quando la flangia e la guarnizione sono sottoposte a dilatazione termica.
Proprietà chiave dei materiali con anima metallica utilizzati nelle nostre guarnizioni seghettate:
La scelta del materiale del nucleo metallico è fondamentale per ottenere la durata di servizio desiderata. Ad esempio, in un'applicazione di raffineria con temperature operative di 500°C e un mezzo di processo corrosivo contenente composti di zolfo, specificheremmo il nucleo Inconel 625, che offre un'eccezionale resistenza sia all'ossidazione che alla solforazione. In una linea del vapore di una centrale elettrica che funziona a 540°C, spesso è sufficiente un nucleo in acciaio inossidabile 316L con rivestimento in grafite. La nostra fabbrica esegue un'analisi rigorosa dei materiali per ciascuna applicazione, considerando la temperatura operativa, la pressione e la corrosività media, per consigliare l'anima metallica ottimale. Effettuiamo inoltre test metallurgici, tra cui analisi di durezza, trazione e dimensione dei grani, su ogni lotto di materiale con anima metallica per garantire la conformità alle specifiche ASTM.
Per illustrare la differenza pratica, si consideri il caso di studio di un impianto petrolchimico che utilizzava una guarnizione con anima in acciaio al carbonio in un servizio a 550°C. La guarnizione si è rotta dopo 6 mesi a causa di ossidazione e perdita di spessore. Dopo il passaggio alla nostra guarnizione seghettata in acciaio inossidabile 316L con rivestimento in grafite, la durata della guarnizione è stata estesa a oltre 4 anni, senza perdita misurabile di sigillabilità. Questa durabilità si traduce direttamente in minori fermi macchina per manutenzione, maggiore sicurezza dell'impianto e minori costi operativi totali. Il nostro stabilimento di Kaxite mantiene un database completo di dati sulle prestazioni dei materiali, permettendoci di selezionare l'anima metallica ottimale per ciascuna applicazione ad alta temperatura.

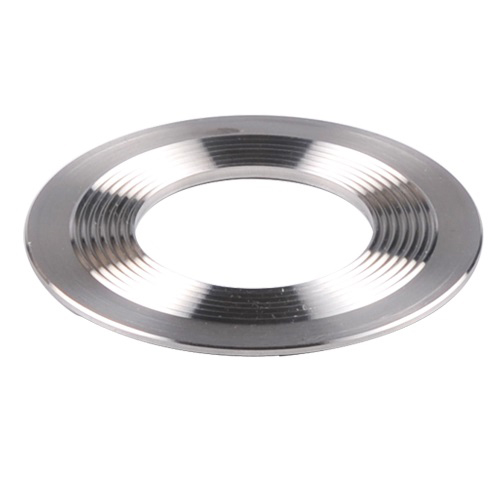

Il design seghettato (o scanalato) delle guarnizioni seghettate metalliche non è semplicemente una caratteristica strutturale, ma è un fattore chiave per le prestazioni di tenuta alle alte temperature. Le dentellature concentriche sulle facce della guarnizione svolgono molteplici funzioni: concentrano il carico del bullone in strette fasce circonferenziali, creando elevate sollecitazioni di tenuta unitarie (fino a 500-700 MPa) che si incastrano nella superficie della flangia e forniscono una tenuta efficace. Consentono inoltre l'espansione e la contrazione radiale della guarnizione durante i cicli termici senza causare un eccessivo rilassamento delle sollecitazioni. Inoltre, le dentellature agiscono come barriere sigillanti multiple indipendenti, in modo che se una dentellatura viene compromessa, le dentellature adiacenti mantengono comunque la tenuta. Questa ridondanza è particolarmente utile nelle applicazioni ad alta temperatura in cui il ciclo termico può causare il movimento della flangia e della guarnizione.
Principali caratteristiche di miglioramento delle prestazioni del design seghettato delle nostre guarnizioni seghettate:
La nostra fabbrica effettua test approfonditi per ottimizzare la geometria della dentatura per diverse applicazioni. Abbiamo testato profondità di dentatura da 0,15 mm a 0,3 mm e passi (distanza tra dentatura) da 1,0 mm a 2,0 mm, per determinare la combinazione ottimale per intervalli specifici di temperatura e pressione. La nostra guarnizione seghettata standard presenta una profondità di seghettatura di 0,25 mm e un passo di 1,5 mm, che abbiamo riscontrato offrire il miglior equilibrio tra prestazioni di tenuta e resistenza ai danni da schiacciamento. Offriamo anche un'opzione di "dentatura fine" con un passo di 1,0 mm per applicazioni che richiedono tassi di perdita estremamente bassi, come il servizio sotto vuoto o la manipolazione di gas tossici.
Un esempio reale di un aerotermista di greggio di raffineria, funzionante a 480°C e con cicli termici giornalieri, dimostra il valore del design seghettato. Le guarnizioni piatte originali in grafite si sono guastate entro 3 mesi, a causa del forte rilassamento e dello scoppio. Dopo aver installato le nostre guarnizioni seghettate con nucleo in 316L e rivestimento in grafite, la durata è estesa a 3 anni. L'ingegnere dell'impianto ha notato che le guarnizioni dentellate mantenevano la loro tenuta anche dopo che le flange erano state sottoposte a cicli dalla temperatura ambiente a 480°C per oltre 100 volte, confermando la capacità del progetto di adattarsi al movimento termico. Presso Ningbo Kaxite Sealing Materials Co., Ltd., continuiamo a perfezionare la nostra geometria di dentatura e i materiali di rivestimento per soddisfare le esigenze in evoluzione delle applicazioni di tenuta ad alta temperatura.
Ningbo Kaxite Sealing Materials Co., Ltd. produce una gamma completa di guarnizioni seghettate per applicazioni ad alta temperatura, alta pressione e corrosive. La nostra linea di prodotti comprende dimensioni standard e personalizzate, con vari materiali con anima metallica e materiali di rivestimento. La tabella seguente riassume le specifiche tecniche principali dei nostri modelli di guarnizioni seghettate più popolari, ampiamente utilizzati nei settori petrolchimico, energetico e di raffinazione in tutto il mondo. La nostra fabbrica è in grado di produrre guarnizioni con diametri da 10 mm a 5000 mm e spessori da 2 mm a 6 mm, per soddisfare specifiche esigenze di progetto.
| Modello | Materiale principale | Materiale di rivestimento | Intervallo di temperatura (°C) | Pressione massima (bar) | Profondità della seghettatura (mm) | Spessore (mm) | Tasso di perdita (ml/min) |
| KS-304-G | Acciaio inossidabile 304 | Grafite espansa | da -200 a 550 | 350 | 0.25 | 2.0, 3.0 | <0,05 |
| KS-316L-G | Acciaio inossidabile 316L | Grafite espansa | da -200 a 600 | 400 | 0.25 | 2.0, 3.0 | <0,03 |
| KS-316L-PTFE | Acciaio inossidabile 316L | PTFE (per fluidi corrosivi) | da -200 a 260 | 300 | 0.20 | 2.0, 3.0 | <0,02 |
| KS-IN625-G | Inconel 625 | Grafite espansa | da -200 a 850 | 500 | 0.25 | 2.5, 3.5 | <0,02 |
| KS-HC276-G | Hastelloy C276 | Grafite espansa | da -200 a 850 | 500 | 0.25 | 2.5, 3.5 | <0,02 |
| KS-316L-M | Acciaio inossidabile 316L | Mica (isolamento ad alta temperatura) | da -200 a 650 | 400 | 0.20 | 2.5, 3.5 | <0,04 |
Oltre alle offerte standard, la nostra fabbrica fornisce una gamma di opzioni personalizzate per affrontare specifiche sfide legate alle alte temperature. Offriamo guarnizioni seghettate con un'anima "flessibile" (ad esempio un'anima metallica ondulata) per applicazioni che richiedono una maggiore comprimibilità o con una seghettatura "profilo a camma" per superfici della flangia irregolari. Possiamo anche applicare un rivestimento antiaderente (come PTFE o nichel) sul rivestimento per impedire l'adesione della guarnizione alle flange, particolarmente utile per le connessioni bullonate che necessitano di periodico smontaggio.
Il controllo della qualità è fondamentale nel nostro processo di produzione. Ogni guarnizione seghettata viene ispezionata per verificare la consistenza della profondità della seghettatura utilizzando la misurazione ottica, la planarità utilizzando una piastra di superficie in granito e la presenza di difetti visivi in condizioni di illuminazione ad alta intensità. Eseguiamo anche un test di tenuta dell'elio su campioni casuali di ciascun lotto, ottenendo tassi di perdita inferiori a 10^-6 mbar·l/s per applicazioni critiche. Il nostro stabilimento di Ningbo Kaxite Sealing Materials Co., Ltd. fornisce un rapporto di prova completo con ogni ordine, comprese le certificazioni dei materiali, i risultati delle ispezioni dimensionali e i dati sulla velocità di perdita. Questa trasparenza e l'impegno per la qualità garantiscono che le nostre guarnizioni seghettate forniscano le prestazioni e l'affidabilità richieste in ambienti ad alta temperatura.
Anche la guarnizione seghettata meglio progettata può guastarsi prematuramente se non installata e mantenuta correttamente. Le applicazioni ad alta temperatura impongono sfide uniche all'installazione delle guarnizioni: è necessario tenere conto della dilatazione termica, la coppia dei bulloni deve essere controllata con precisione per evitare sovracompressione o sottocompressione e la guarnizione e le flange devono essere prive di contaminanti che potrebbero causare ossidazione o attacco chimico a temperature elevate. Noi di Ningbo Kaxite Sealing Materials Co., Ltd. abbiamo sviluppato una guida completa all'installazione e alla manutenzione basata su decenni di esperienza sul campo. Seguendo queste linee guida è possibile prolungare la durata delle guarnizioni seghettate del 50-100%, riducendo significativamente i costi di manutenzione dell'impianto e i fermi macchina non pianificati.
Principali pratiche di installazione e manutenzione per le guarnizioni dentellate nei servizi ad alta temperatura:
Un caso di studio relativo a una centrale elettrica in Europa illustra l’impatto di una corretta installazione. L'impianto aveva subito frequenti guasti alle guarnizioni seghettate su una linea di vapore surriscaldato (550°C, 120 bar). Un'analisi ha dimostrato che i guasti erano dovuti a una coppia di bulloni non uniforme e a un'errata preparazione della superficie della flangia. Dopo aver implementato le nostre linee guida di installazione, tra cui la pulizia della superficie, strumenti di coppia calibrati e una procedura di riserraggio post-riscaldamento, la durata della guarnizione è aumentata da una media di 8 mesi a oltre 4 anni. Il direttore dell'impianto ha riferito che il costo del programma di installazione è stato inferiore al costo di un arresto non pianificato, evidenziando il ritorno sull'investimento in pratiche di installazione corrette.
La nostra fabbrica offre formazione in loco e supervisione dell'installazione per progetti critici. Forniamo anche un calcolatore di ricoppia che tiene conto dei coefficienti di dilatazione termica specifici dei materiali della flangia e della guarnizione, per determinare l'intervallo di ricoppia ottimale. Inoltre, si consiglia di conservare le guarnizioni seghettate in un ambiente pulito e asciutto, lontano da atmosfere corrosive, e di utilizzarle entro la loro durata di conservazione (in genere 2 anni per le guarnizioni con superficie in grafite). Seguendo queste migliori pratiche, gli operatori degli impianti possono massimizzare le prestazioni e la durata delle loro guarnizioni seghettate nei servizi ad alta temperatura.
Domanda 1: Le guarnizioni dentellate metalliche possono essere riutilizzate dopo essere state esposte ad alte temperature?
Risposta: In generale, non consigliamo di riutilizzare le guarnizioni seghettate dopo che sono state in servizio, soprattutto a temperature elevate. Il materiale di rivestimento (grafite o mica) durante la compressione iniziale subisce una deformazione plastica che non può essere completamente recuperata. Il riutilizzo della guarnizione può comportare uno stress di tenuta insufficiente e un aumento del rischio di perdite. Tuttavia, in alcune applicazioni a bassa pressione e bassa temperatura, un'ispezione visiva può consentire il riutilizzo se il materiale di rivestimento non presenta danni. Per i servizi ad alta temperatura, consigliamo sempre di utilizzare una nuova guarnizione seghettata per garantire una tenuta affidabile. La nostra fabbrica fornisce servizi di ricondizionamento per guarnizioni con anima metallica in cui il materiale di rivestimento può essere sostituito, ma l'anima deve essere ispezionata per eventuali deformazioni o corrosione.
Domanda 2: Qual è la temperatura operativa massima per una guarnizione dentellata in metallo con rivestimento in grafite?
Risposta: La temperatura massima di funzionamento continuo per una guarnizione seghettata con rivestimento in grafite espansa dipende dall'ambiente. In un'atmosfera ossidante (aria), la temperatura massima è tipicamente di 550°C, poiché la grafite inizierà a ossidarsi a temperature più elevate. In atmosfera inerte o riducente la grafite può essere utilizzata fino a 850°C. Per temperature superiori a 550°C in condizioni ossidanti, consigliamo di utilizzare un rivestimento in mica o una tenuta metallo-metallo (senza rivestimento) per le nostre guarnizioni seghettate. La nostra fabbrica fornisce grafici dettagliati della temperatura per ciascun materiale di rivestimento per aiutarti a selezionare l'opzione appropriata per il tuo ambiente specifico.
Domanda 3: Come si confrontano le guarnizioni seghettate metalliche con le guarnizioni a spirale per applicazioni ad alta temperatura?
Risposta: Sia le guarnizioni seghettate che quelle a spirale sono eccellenti per applicazioni ad alta temperatura, ma hanno caratteristiche diverse. Le guarnizioni seghettate offrono una tenuta più stretta a temperature più elevate e sono meno inclini all'allentamento dell'avvolgimento durante i cicli termici. Inoltre hanno una maggiore resistenza allo scoppio e si installano più facilmente su flange irregolari. Le guarnizioni a spirale, d'altro canto, sono più flessibili e possono sopportare un disallineamento della flangia maggiore. Il nostro stabilimento di Ningbo Kaxite Sealing Materials Co., Ltd. consiglia guarnizioni seghettate per servizi critici, ad alta temperatura e alta pressione in cui l'affidabilità è fondamentale, e guarnizioni a spirale per applicazioni meno impegnative in cui i danni alla flangia sono un problema.
Domanda 4: Le guarnizioni dentellate metalliche possono essere utilizzate nei servizi sotto vuoto ad alte temperature?
Risposta: Sì, le guarnizioni seghettate sono adatte per servizi sotto vuoto ad alte temperature, a condizione che il materiale di rivestimento sia stabile in condizioni di vuoto (ad esempio, grafite o mica). L'anima metallica fornisce l'integrità strutturale necessaria per resistere alla pressione atmosferica esterna, mentre le dentellature garantiscono una tenuta ermetica anche a basse pressioni interne. Per le applicazioni sotto vuoto, consigliamo un passo di dentatura fine (1,0 mm) e un rivestimento in grafite di alta qualità con caratteristiche di basso degassamento. La nostra fabbrica ha fornito guarnizioni seghettate per forni sotto vuoto ad alta temperatura operanti a 800°C e 10^-5 mbar, con risultati eccellenti.
Domanda 5: Quali certificazioni possiede Ningbo Kaxite Sealing Materials Co., Ltd. per le sue guarnizioni seghettate in metallo?
Risposta: Le nostre guarnizioni dentellate sono prodotte in conformità alle norme ISO 9001:2015 (gestione della qualità) e ISO 14001:2015 (gestione ambientale). Disponiamo inoltre della certificazione TA-Luft (VDI 2440) per le guarnizioni a basse emissioni e rispettiamo i requisiti ASME B16.20 e API 607 per la sicurezza antincendio. Le nostre guarnizioni sono testate da laboratori indipendenti di terze parti per verificarne la conformità agli standard ASTM, tra cui ASTM F112 per le perdite e ASTM F36 per la comprimibilità. Forniamo una serie completa di certificati di test e tracciabilità dei materiali per ogni spedizione, garantendo la piena conformità agli standard internazionali più rigorosi.
L'idoneità delle guarnizioni seghettate metalliche per ambienti ad alta temperatura è sostenuta dalla robusta selezione dei materiali, dall'ingegnosa geometria seghettata e dalle prestazioni comprovate in condizioni di ciclo termico. L'anima in metallo fornisce la resistenza e la stabilità termica necessarie, i materiali di rivestimento (grafite o mica) forniscono conformabilità e resistenza chimica e le dentellature creano linee di tenuta multiple e ad alto stress che mantengono l'integrità nonostante il movimento della flangia e il rilassamento dei bulloni. Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica ha perfezionato la produzione di guarnizioni seghettate per oltre due decenni, offrendo un'ampia gamma di materiali e configurazioni per soddisfare le esigenze delle più severe applicazioni ad alta temperatura. Il nostro impegno per la qualità, l'innovazione e l'assistenza clienti garantisce che le nostre guarnizioni forniscano una tenuta affidabile e duratura in raffinerie, centrali elettriche e impianti di trattamento chimico in tutto il mondo.
