Attraversa qualsiasi impianto di trattamento chimico e troverai una complessa rete di tubi, recipienti e scambiatori di calore, tutti uniti insieme da connessioni flangiate. Queste connessioni sono i potenziali punti deboli e fanno affidamento su un componente umile ma fondamentale: la guarnizione. Per decenni, l'impostazione predefinita del settore è stata spesso quella delle guarnizioni a spirale o anche dei semplici materiali in fogli privi di amianto. Tuttavia, è in corso un cambiamento fondamentale.Guarnizioni metalliche ondulate(CMG) stanno rapidamente diventando lo standard per le applicazioni di tenuta critiche, e per una buona ragione. Offrono una combinazione unica di resilienza, resistenza alla temperatura e affidabilità di tenuta che non ha eguali in molte alternative tradizionali. Presso Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fabbrica è stata in prima linea in questa rivoluzione, producendo guarnizioni metalliche ondulate ad alte prestazioni che risolvono i problemi di tenuta più impegnativi negli impianti chimici, raffinerie e impianti petrolchimici in tutto il mondo.
La crescente preferenza per le guarnizioni metalliche ondulate non è solo una tendenza; è una risposta logica alle crescenti esigenze della moderna lavorazione chimica. Gli impianti funzionano a pressioni e temperature più elevate per migliorare l’efficienza. Stanno gestendo mezzi più aggressivi e tossici, dove le perdite non sono solo costose ma potenzialmente disastrose. Le normative ambientali e di sicurezza si stanno stringendo, imponendo emissioni praticamente pari a zero. In questo panorama impegnativo, spicca la guarnizione metallica ondulata. Il suo esclusivo profilo ondulato fornisce eccezionale ritorno elastico e resilienza, compensando le inevitabili fluttuazioni termiche e di pressione di un processo. Questa resilienza garantisce una tenuta ermetica a lungo termine, riducendo le emissioni fuggitive ed eliminando la necessità di un costante serraggio. In questo articolo esploreremo i principi ingegneristici, la scienza dei materiali e le applicazioni pratiche che rendono le guarnizioni metalliche ondulate la scelta preferita per l'industria chimica e forniremo uno sguardo tecnico dettagliato alle specifiche e alle migliori pratiche per il loro utilizzo.
Nel mondo della lavorazione chimica, lo "stato stazionario" è un mito. Le operazioni nel mondo reale sono caratterizzate da espansione e contrazione termica, picchi di pressione e vibrazioni. Queste sollecitazioni cicliche sono il nemico principale di una tenuta affidabile della flangia. Le guarnizioni piatte tradizionali, come le lastre non in amianto, possono subire un "set" permanente sotto il carico iniziale del bullone. Ciò significa che perdono la loro resilienza ed elasticità nel tempo. Quando la flangia subisce un ciclo termico, l'espansione può comprimere ulteriormente la guarnizione e, quando si raffredda, la guarnizione non può tornare indietro per mantenere un'adeguata pressione di tenuta. Questa perdita di carico del bullone porta a perdite. Una guarnizione metallica ondulata è fondamentalmente diversa. Il suo nucleo è un sottile profilo metallico ondulato che funge da serie di molle. Quando compresso non cede plasticamente allo stesso modo; conserva una significativa energia elastica.

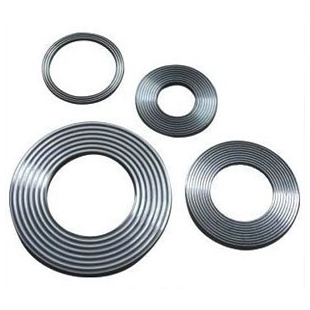

Per visualizzarlo, immagina la differenza tra un foglio di cartone piano e una scatola di cartone ondulato. Il lenzuolo piano si piega e si sgualcisce facilmente, perdendo la sua robustezza. La scatola di cartone ondulato, invece, è rigida e può tornare indietro. Lo stesso principio vale per le guarnizioni. Il profilo ondulato delle nostre guarnizioni metalliche ondulate offre un elevato grado di flessibilità e recupero. Un recente studio condotto da un importante istituto di tenuta europeo ha misurato il "rilassamento viscoso" di vari tipi di guarnizioni. Il rilassamento creep è la perdita di stress sul bullone nel tempo. Dopo 1.000 ore a 300°C, una guarnizione standard in fibra compressa aveva perso oltre il 60% della sua tensione iniziale. Una guarnizione flessibile in grafite ha perso circa il 35%. Le nostre guarnizioni metalliche ondulate, invece, hanno perso meno del 15% dello stress iniziale. Questa eccezionale ritenzione del carico del bullone fa sì che la flangia rimanga sigillata più a lungo, anche se il sistema è sottoposto a severi cicli termici e di pressione.
Questa resilienza non riguarda solo la tenuta; riguarda anche la sicurezza e i costi. In molti processi, rilevare una piccola perdita può essere difficile e richiede costose apparecchiature per il rilevamento del gas. Quando viene rilevata una perdita, spesso l'impianto deve essere spento per serrare nuovamente o sostituire la guarnizione. Per un impianto chimico, la chiusura può costare decine di migliaia di dollari l’ora in termini di perdita di produzione. Mantenendo la tenuta a lungo termine, le guarnizioni metalliche ondulate riducono la frequenza di questi interventi costosi e dirompenti. La caratteristica di "ritorno elastico" del nucleo ondulato garantisce che la guarnizione possa accogliere il movimento differenziale tra le flange, proteggendo la tenuta e prevenendo emissioni fuggitive. Questa affidabilità è il motivo principale per cui i responsabili della manutenzione richiedono sempre più guarnizioni metalliche ondulate per le loro applicazioni più critiche e impegnative.
Uno degli scenari di tenuta più impegnativi nella lavorazione chimica è una flangia di grande diametro e a bassa pressione. Pensa a un passo d'uomo del serbatoio di stoccaggio, a un condotto di grande diametro o al coperchio di uno scambiatore di calore. Queste flange sono spesso difficili da sigillare perché hanno una superficie molto ampia, ma è possibile applicare solo una quantità limitata di forza del bullone senza distorcere la flangia stessa. Inoltre, le facce delle flange in queste applicazioni sono spesso danneggiate, bucherellate o disallineate a causa di precedenti modifiche alla guarnizione o semplicemente a causa delle dimensioni della struttura. Una guarnizione piatta tradizionale richiede una pressione superficiale molto elevata per creare una tenuta, ma su una flangia grande ottenere questa pressione uniforme è quasi impossibile.
È qui che brilla la genialità del design della guarnizione in metallo ondulato. Il suo disegno ondulato crea una serie di linee di tenuta altamente concentrate. Invece di richiedere una pressione media elevata su tutta la faccia della guarnizione, concentra il carico disponibile del bullone su queste zone di contatto strette. Ciò significa che una guarnizione metallica ondulata può ottenere una tenuta a tenuta anche con carichi sui bulloni relativamente bassi. La capacità di adattarsi alle irregolarità della superficie è un altro vantaggio fondamentale. Il nucleo ondulato agisce come un diaframma flessibile in grado di comprimersi e adattarsi alle imperfezioni della superficie, il che è essenziale quando si sigillano flange di grandi dimensioni, a volte deformate. Le guarnizioni piatte standard semplicemente non sono in grado di colmare questi spazi vuoti e imperfezioni senza una riparazione approfondita della superficie della flangia, un processo costoso e dispendioso in termini di tempo.
Questo vantaggio in termini di prestazioni si traduce direttamente in risparmi sui costi reali. In passato, se un serbatoio di grande diametro perdeva, la soluzione era spesso quella di isolare il serbatoio, scaricarlo e far riparare la superficie della flangia da un saldatore oppure utilizzare un processo di lavorazione personalizzato. Ciò spesso richiedeva settimane di preparazione e costi significativi. Con le guarnizioni metalliche ondulate, molti di questi problemi vengono risolti a livello della guarnizione. La nostra fabbrica,Ningbo Kaxite Sealing Materials Co., Ltd., produce guarnizioni metalliche ondulate in dimensioni fino a diversi metri di diametro, per pressioni fino a pochi millibar e per condizioni di vuoto. La capacità della guarnizione di fornire una tenuta affidabile con carichi così bassi sui bulloni, combinata con la sua tolleranza alle imperfezioni superficiali, la rende la soluzione ideale per queste problematiche applicazioni su larga scala. Questa capacità consente agli impianti di evitare costosi tempi di fermo macchina e riparazioni delle flange, mantenendo le operazioni operative e riducendo i budget di manutenzione.
La scelta della guarnizione metallica ondulata corretta per una specifica applicazione di trattamento chimico richiede una chiara comprensione delle condizioni operative e delle specifiche tecniche della guarnizione. Una mancata corrispondenza può portare a guasti prematuri, perdite e potenziali pericoli. La tabella seguente fornisce una guida dettagliata alle specifiche per la nostra gamma standard di guarnizioni metalliche ondulate, evidenziando la logica ingegneristica alla base di ciascun parametro. Tuttavia, per applicazioni complesse, forniamo un servizio di ingegneria personalizzato completo per progettare una guarnizione perfettamente adattata alla vostra flangia.
| Parametro | Specificazione standard | Logica ingegneristica e impatto dell'applicazione |
| Materiale principale | SS304, SS316, SS316L, Titanio | Determina la resistenza alla corrosione e la capacità di temperatura. SS316L è comune per la maggior parte dei servizi chimici. Titanio per corrosione grave e resistenza alle alte temperature. |
| Spessore del nucleo (mm) | 0,20 - 0,40 | I nuclei più spessi (0,30-0,40 mm) forniscono una maggiore resilienza e sono preferiti per flange a bassa pressione e di grande diametro. I nuclei più sottili (0,20 mm) sono per sistemi ad alta pressione che richiedono un rilassamento minimo. |
| Passo dell'ondulazione (mm) | 2,5 - 4,0 | Il passo è la distanza tra i picchi dell'ondulazione. Un passo più stretto (2,5 mm) crea più linee di tenuta, ideali per applicazioni a basso carico sui bulloni. Un passo più ampio (4,0 mm) è per applicazioni ad alta pressione. |
| Altezza dell'ondulazione (mm) | 0,8 - 1,5 | Determina la comprimibilità ed il ritorno elastico. Altezze maggiori consentono un maggiore movimento della flangia e una migliore conformità della superficie. |
| Materiale dell'elemento di tenuta | Grafite flessibile, PTFE, Mica | La grafite flessibile è la più comune e fornisce un'eccellente resistenza alla temperatura e agli agenti chimici. Il PTFE è per sostanze chimiche aggressive a temperature più basse. La mica è per temperature ultra elevate. |
| Densità elemento di tenuta (g/cm³) | 1.0 - 1.2 (Grafite) | Una densità maggiore riduce la porosità e lo scorrimento viscoso, ma può essere più difficile da comprimere. Una densità standard è un buon equilibrio. |
| Temperatura massima di progetto (°C) | Fino a 650°C (con Mica) | Questo è il limite critico. Superarlo può causare il degrado del nucleo o dell'elemento di tenuta, con conseguente guasto della tenuta. |
| Pressione massima di progetto (bar) | Fino a 250bar | Determina il carico minimo del bullone e la resistenza della guarnizione richiesta. Pressioni più elevate richiedono un nucleo più spesso o più forte. |
| Sollecitazione consigliata sulla guarnizione (N/mm²) | 50 - 150 | Questa è la sollecitazione di compressione necessaria per ottenere una tenuta. Troppo basso e la flangia perderà; troppo alto e potrebbe danneggiare la guarnizione o la flangia. |
| Tasso di perdita (ASTM F37) | < 0,001ml/min | Questo è il parametro delle prestazioni di tenuta, che indica la capacità della guarnizione di prevenire emissioni fuggitive. |
Quando si seleziona una guarnizione metallica ondulata, non si tratta solo delle specifiche del materiale individuale; si tratta di comprendere l'interazione tra la guarnizione e la flangia. Il carico del bullone deve essere sufficiente a comprimere la guarnizione e generare lo stress di tenuta richiesto, ma non così elevato da schiacciare il nucleo. Anche la finitura superficiale della flangia e il parallelismo svolgono un ruolo cruciale. Consigliamo una finitura superficiale della flangia compresa tra Ra 3,2 e 6,3 µm per una tenuta ottimale. Presso Kaxite, il nostro team tecnico utilizza l'analisi avanzata degli elementi finiti (FEA) per simulare il comportamento della guarnizione sotto carichi e pressioni specifici dei bulloni. Ciò ci consente di consigliare il design ottimale della guarnizione e una procedura di coppia controllata, garantendo una connessione affidabile e priva di perdite che soddisfa gli standard sulle emissioni più rigorosi.
L'industria chimica è incredibilmente diversificata e tratta di tutto, dagli idrocarburi benigni agli acidi aggressivi, alle sostanze caustiche e ai solventi. Non esiste un'unica guarnizione "universale" in grado di resistere a tutti gli ambienti chimici. La vera forza della Guarnizione Metallica Ondulata risiede nella sua personalizzazione. Selezionando attentamente il metallo centrale e il materiale di rivestimento (o elemento di tenuta), la guarnizione può essere progettata con precisione per i fluidi specifici e le condizioni operative. Questa flessibilità è il motivo per cui vengono sempre più specificate rispetto alle guarnizioni a spirale avvolte standard, che hanno una gamma più limitata di opzioni costruttive. Alla Ningbo Kaxite Sealing Materials Co., Ltd., produciamo guarnizioni metalliche ondulate con un'ampia gamma di combinazioni di materiali per soddisfare le esigenti richieste dell'industria chimica, petrolchimica e farmaceutica.
Il nucleo metallico fornisce la resistenza strutturale e la resilienza. Per i servizi chimici generali, l'SS316L è una scelta versatile, offrendo una buona resistenza a un'ampia gamma di fluidi e temperature di esercizio. Per ambienti più corrosivi, come quelli che coinvolgono cloruri o acidi, si consigliano leghe superiori come Hastelloy C276 o Inconel 625. Per applicazioni a temperature estremamente elevate, come quelle nei forni di raffineria, vengono utilizzate leghe a base di titanio o nichel. La nostra fabbrica mantiene un inventario completo di questi metalli speciali, consentendo una produzione rapida. Altrettanto critica è la scelta dell’elemento di tenuta. La scelta più comune è la grafite flessibile, che offre un'eccellente resistenza al calore (fino a 650°C) e compatibilità chimica con la maggior parte degli idrocarburi e del vapore. Tuttavia, la grafite non è adatta per acidi altamente ossidanti, poiché può ossidarsi e perdere le sue proprietà sigillanti. In questi casi utilizziamo un materiale di rivestimento in PTFE o sue forme modificate, che sono chimicamente inerti.
Offriamo anche design innovativi, come la costruzione "Dual Sealing Layer". Ciò comporta l'utilizzo di due diversi elementi di tenuta, ad esempio uno strato interno in grafite per la tenuta primaria e un anello esterno in PTFE per la protezione contro i fluidi che potrebbero attaccare la grafite. Un altro design avanzato è l'inclusione di un anello di supporto interno ed esterno. Un anello interno impedisce alla guarnizione di collassare verso l'interno sotto pressione (particolarmente importante per pressioni elevate), mentre un anello esterno fornisce protezione dalla corrosione e aiuta con il centraggio. Questo livello di personalizzazione è il motivo per cui le guarnizioni metalliche ondulate stanno diventando lo standard per applicazioni critiche per la sicurezza e di alto valore. Un esempio calzante: un importante produttore farmaceutico era alle prese con problemi di contaminazione in un circuito di acqua ad elevata purezza a causa di materiali estraibili dalle guarnizioni standard. La nostra fabbrica ha progettato una guarnizione metallica ondulata con un solido rivestimento in PTFE e un nucleo in SS316L che elimina tutti i materiali estraibili, fornendo una tenuta pura e pulita. Questo tipo di soluzione su misura è possibile solo con la piattaforma di progettazione flessibile di una guarnizione metallica ondulata.
Domanda 1: In che modo una guarnizione metallica ondulata differisce da una guarnizione a spirale in termini di prestazioni?
Risposta: La differenza principale risiede nel design principale. Una guarnizione a spirale utilizza una striscia metallica a forma di V avvolta elicoidale con un riempitivo. Sono eccellenti per molte applicazioni ma possono essere soggetti a "sgonfiarsi" se il riempitivo è danneggiato. Una guarnizione metallica ondulata utilizza un nucleo metallico ondulato solido e continuo, che fornisce una struttura più robusta e rigida. Questo design offre una resistenza superiore allo scoppio ed è più resistente ai cicli termici severi. Sebbene le guarnizioni a spirale siano una buona scelta per scopi generali, le guarnizioni metalliche ondulate sono generalmente preferite per flange a bassa pressione e di grande diametro e per applicazioni in cui il danno alla faccia della flangia o il disallineamento costituiscono un problema.
Domanda 2: È possibile utilizzare una guarnizione metallica ondulata su una flangia con finitura superficiale molto ruvida?
Risposta: Sì, questo è uno dei loro principali vantaggi. Il profilo ondulato agisce come una serie di molle flessibili che possono comprimersi e adattarsi alle irregolarità della superficie. L'elemento di tenuta morbido (grafite o PTFE) riempie gli spazi microscopici, creando una tenuta. Ciò li rende ideali per riparare flange vecchie e corrose senza le spese di rifacimento della superficie. Tuttavia, consigliamo sempre una faccia della flangia ragionevolmente liscia e piatta per ottenere una tenuta ottimale. Per flange estremamente ruvide può essere necessario un elemento di tenuta più spesso o un rivestimento a densità maggiore. Il nostro team tecnico può consigliarti la soluzione migliore per la tua condizione specifica.
Domanda 3: Quale coppia dovrei utilizzare per avvitare una guarnizione metallica ondulata?
Risposta: Non esiste un valore di coppia unico. Dipende dalla dimensione della guarnizione, dalla dimensione del bullone, dal rating della flangia e dal materiale della guarnizione. L'obiettivo è raggiungere la sollecitazione consigliata per la guarnizione (tipicamente 50-150 N/mm² per guarnizioni metalliche ondulate) senza schiacciare il nucleo. Forniamo una procedura di coppia dettagliata con ogni guarnizione che forniamo, che viene calcolata in base al design specifico della flangia. Questa procedura specificherà la coppia in piedi-libbre o Nm, la sequenza di serraggio e il numero di passaggi. È essenziale seguire questa procedura per ottenere una tenuta esente da perdite e prevenire danni. Non superare mai la coppia consigliata.
Domanda 4: Le guarnizioni metalliche ondulate sono adatte al servizio sotto vuoto?
Risposta: sì, assolutamente. Le guarnizioni metalliche ondulate sono eccellenti per le applicazioni sotto vuoto, compreso l'alto vuoto. Il loro nucleo rigido impedisce loro di essere trascinati nello spazio della flangia, a differenza di alcune guarnizioni in lamiera più morbide. Il design ondulato fornisce inoltre una tenuta positiva anche sotto pressione negativa. Consigliamo un design con un anello di supporto interno per prevenire il collasso verso l'interno e un elemento di tenuta ad alta densità per ridurre al minimo il degassamento. Il nostro stabilimento di Ningbo Kaxite Sealing Materials Co., Ltd. ha fornito guarnizioni metalliche ondulate per numerose applicazioni sotto vuoto, anche nell'industria farmaceutica e dei semiconduttori.
Domanda 5: Come posso conservare le guarnizioni metalliche ondulate per garantirne l'integrità prima dell'installazione?
Risposta: le guarnizioni metalliche ondulate devono essere conservate in un ambiente pulito, asciutto e fresco. Devono essere protetti da umidità, sporco e temperature estreme. L'imballaggio originale (spesso un sacchetto di plastica sigillato con un deumidificatore) deve essere mantenuto intatto fino all'installazione per prevenire ruggine o contaminazione. Dovrebbero essere riposti in piano per evitare distorsioni e non devono essere impilati sopra altri oggetti pesanti. La nostra fabbrica fornisce istruzioni dettagliate per lo stoccaggio con ogni spedizione per garantire che le guarnizioni arrivino sul posto in perfette condizioni.
Dalla resistenza ai cicli termici e di pressione più brutali alla sigillatura di flange problematiche di grande diametro e all'offerta di una flessibilità dei materiali senza pari, la guarnizione metallica ondulata ha dimostrato di essere la soluzione di tenuta superiore per la moderna industria di lavorazione chimica. La sua progettazione unica fornisce un livello di affidabilità, sicurezza ed efficienza economica che le tradizionali alternative alle guarnizioni semplicemente non possono eguagliare. Per gli ingegneri della manutenzione e i gestori degli impianti, rappresenta un investimento proattivo in operazioni a lungo termine e senza perdite.
Sei pronto a migliorare le prestazioni di tenuta del tuo impianto?Contatta Ningbo Kaxite Sealing Materials Co., Ltd. oggi stessoper discutere la tua specifica applicazione. Il nostro team di ingegneri esperti lavorerà con voi per selezionare la combinazione ottimale di design e materiali per le connessioni flangiate più critiche. Offriamo consulenze tecniche gratuite, consigli sulla progettazione delle guarnizioni e formazione in loco per le squadre di manutenzione.Richiedi subito la tua consulenza tecnica gratuita a Ningbo Kaxite Sealing Materials Co., Ltd. e garantisci l'integrità del tuo impianto con la tenuta affidabile delle guarnizioni metalliche ondulate.
